Приведем результаты двух тестов, целью которых было сравнение различных характеристик состояния системы резания при использовании технологии iMachining.

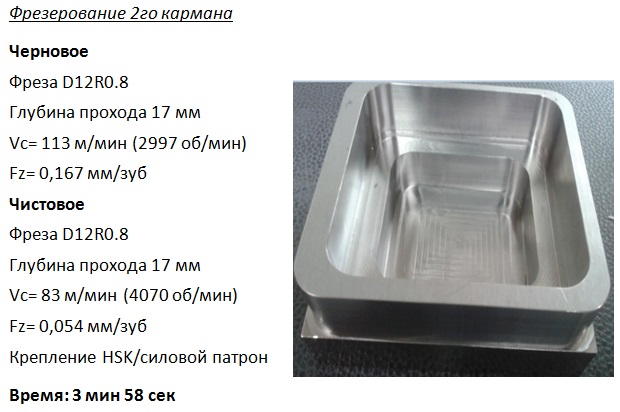

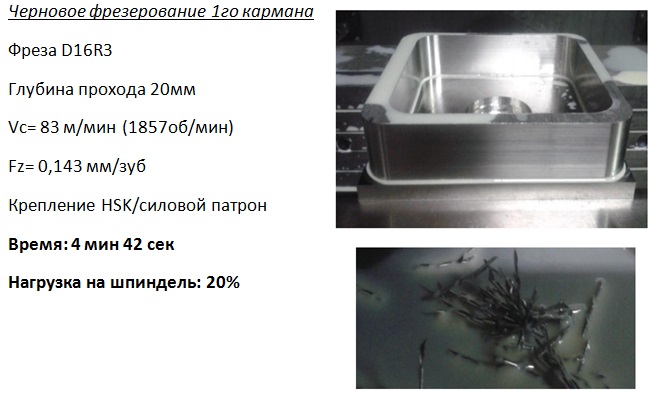

Тест №1: Обработка титанового сплава

Обрабатываемый материал Ti-6Al-4V (330 НВ, σв = 895 МПа)
Заготовка 200 x 175 x 50
Станок Mazak FJV200 (12000 об/мин, мощность 15кВт, прямой привод)

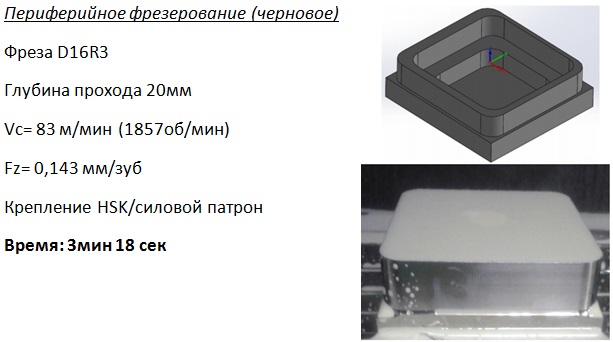

Тип обработки: периферийное фрезерование/ фрезерование кармана
Инструмент: фрезы концевые Kennametal из серии Harvi диаметром D12 x R0,8 и D16 x R3.

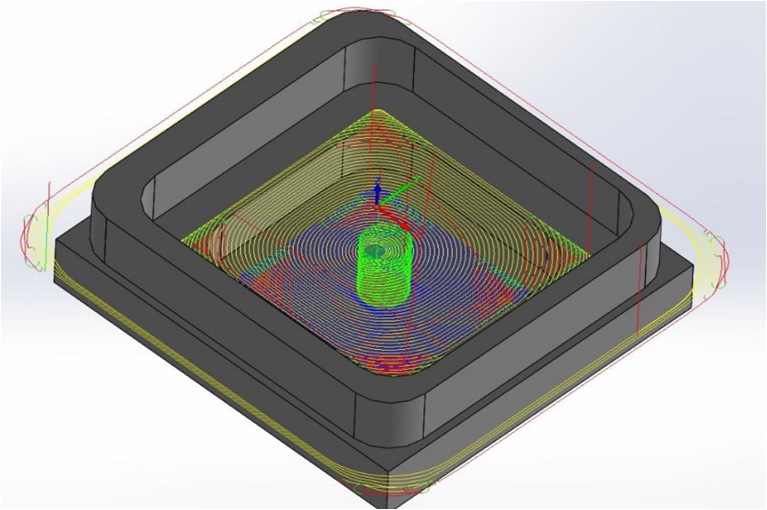

Вид траектории iMachining для теста №1
Вид траектории iMachining для теста №1

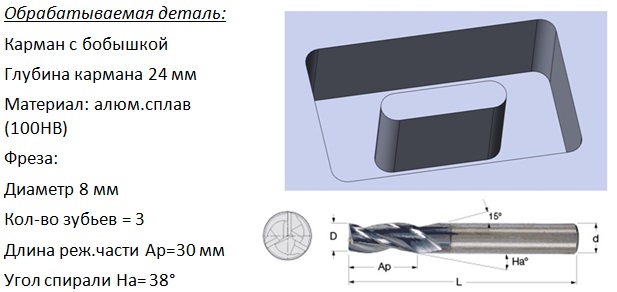

Тест №2: Сравнение сил резания и нагрузки

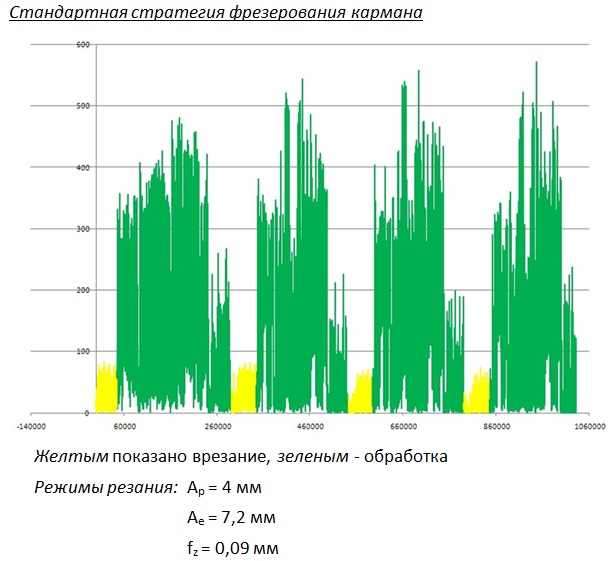

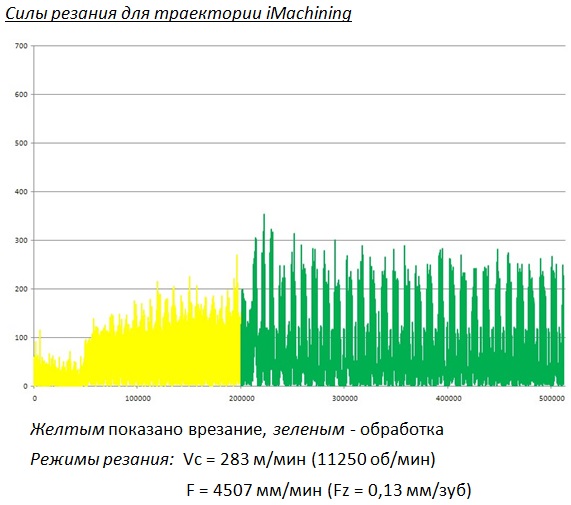

Задача эксперимента: сравнить силы резания и нагрузки при обработке одного итого же элемента для траектории iMachining и стандартной траектории (типа офсет).

Средства измерения:

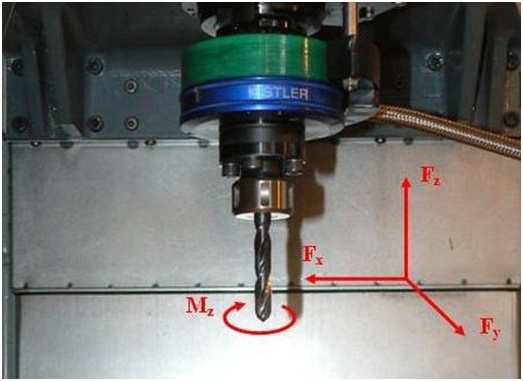

1. Ротационный динамометр KISTLER фиксирует силы резания (Fx, Fy, Fz) и момент (Mz), закрепляется на шпинделе.

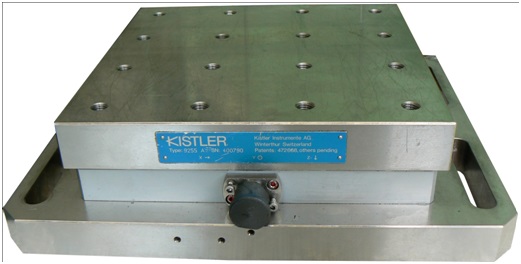

2. Стационарный 4-компонентный динамометр KISTLER также фиксирует силы резания (Fx, Fy, Fz) и момент (Mz), закрепляется на фрезерном столе.

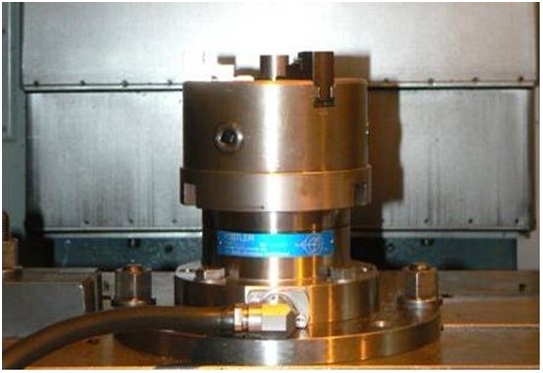

3. Стационарный 3-компонентный динамометр KISTLER для измерения сил резания (Fx, Fy, Fz), закрепляется на фрезерном столе.
