ЧТО НОВОГО В SOLIDCAM 2019? / iMachining

Общие нововведения:

— Заготовка-Создание 3D модели при фрезеровании:

• Создание 3D модели в дополнение основы к модели САПР(CAD) простым нажатием клавиши

— Изменение в настройках меню CAM:

• Все контекстные меню в CAM Manager можно настроить в соответствии с вашими потребностями
• Отмените выбор элементов, которые вы редко используете и хотите скрыть
• Выберите элементы для легкого и постоянного доступа

IMachining / Что нового?

— Новая функция: iMachining Feature Recognition(Распознавание)

iMachining 2D теперь упрощает определение вашей геометрии с помощью новой технологии распознавания элементов

— Режимы определения геометрии

Теперь существует несколько простых способов определения геометрии обработки. Для начала нужно выбрать режим, в котором вы хотите работать. Новые режимы распознавания позволяют обнаруживать и определять обрабатываемые элементы на основе выбранных параметров в сочетании с данными исходной и Целевой модели.

 Feature Recognition by Faces

 Feature Recognition by Chains

 Outside Feature Recognition

 Chains w/o Feature Recognition

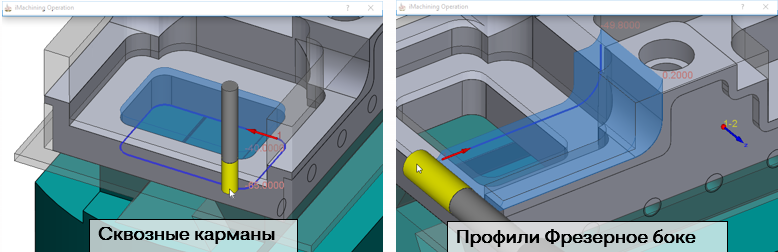

1. Feature Recognition (Распознавание) поверхности

• Выберите элементы для обработки (элементы могут быть на разных уровнях)
• Все функции кармана и их глубина распознаются автоматически

• Используйте метод цепи геометрии SolidCAM состоящий из замкнутых/или разомкнутых цепочек

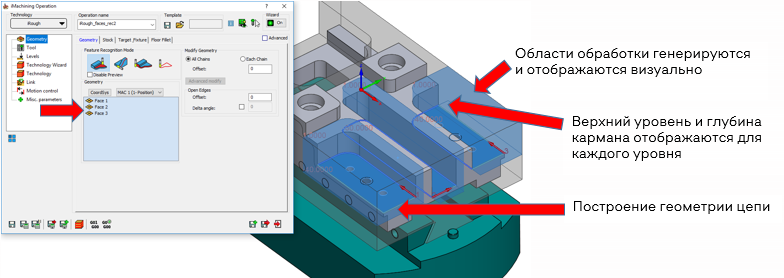

• Обрабатываемые области распознаются цепочками в сочетании с данными твердотельной модели

3. Feature Recognition(внешнее распознавание)

• Режим для обработки всей внешней формы изделия
• Обрабатываемый остаток материала распознается и уровни определяются соответственно
