Новый функционал SolidCAM 2025 ToolKit

Почему специалисты предпочитают SolidCAM для сложных операций?

Потому что с ним они могут «обойти» любые заусенцы и «подрезать» любые сложности — всё благодаря мощной автоматизации и точности симуляции!

В версии SolidCAM 2025 значительно расширены возможности модуля ToolKit. Обновления направлены на повышение удобства работы с инструментальной базой и оптимизацию процессов настройки. Улучшен механизм импорта сборок из CAD, добавлены новые функции для управления компонентами модели и режимами резания. Также реализованы визуальные доработки интерфейса и улучшена навигация по токарным инструментам.

Эти изменения позволяют повысить эффективность подготовки технологических данных и обеспечить более стабильную и прозрачную работу с инструментом.

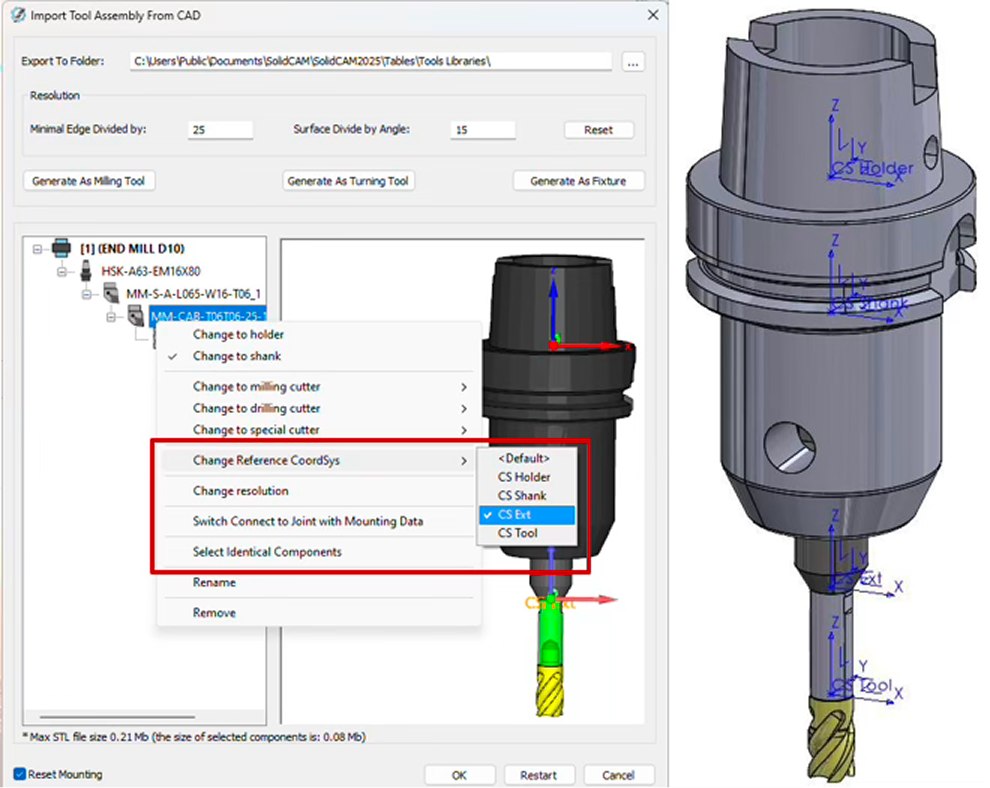

ToolKit – Улучшения при импорте сборки инструмента из CAD

• Изменение логики перетаскивания (Drag and Drop).

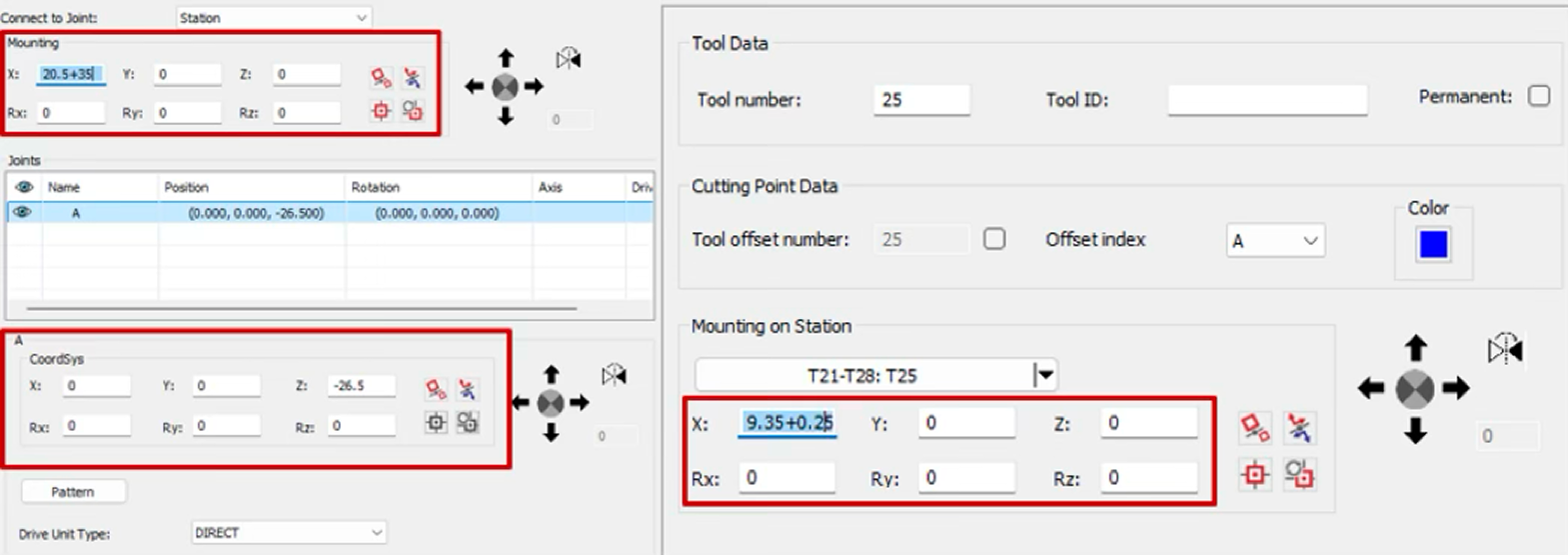

• Добавлена возможность сохранять связь между компонентами с помощью соединения через Смещение при монтаже или Узел.
• Установка через соединение с данными узла (по умолчанию): Смещение установки = 0, 0, 0, но узел смещён.
• Соединение с узлом через данные установки (новое): Узел = 0, 0, 0, но установка смещена.
• Возможность выбора идентичных компонентов (полезно для удаления типовых компонентов).
• Возможность изменения разрешения для каждого компонента инструмента.
• Добавлена информация о максимальном размере STL.
• Возможность добавления точки установки детали (для сборки приспособлений).

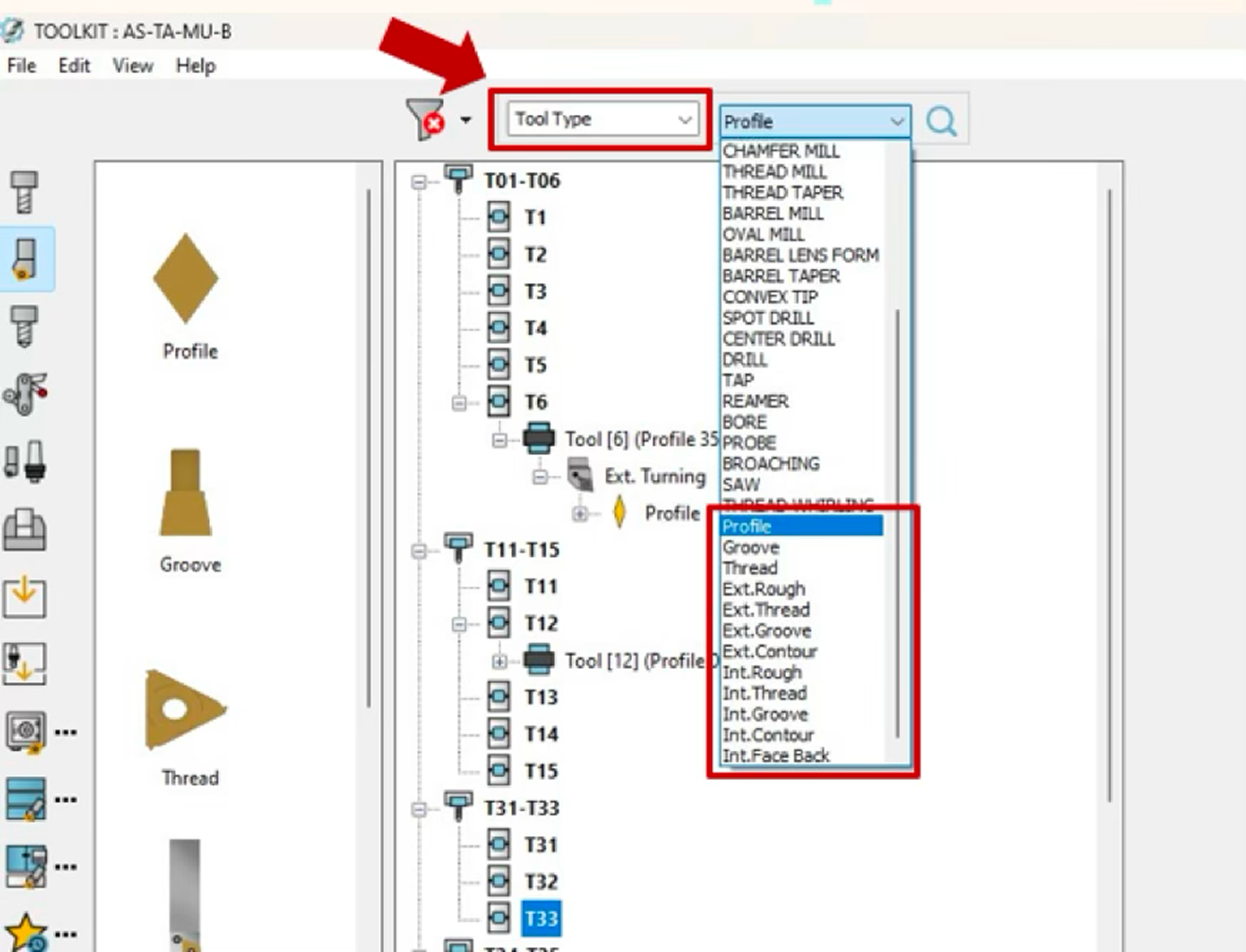

ToolKit – Быстрый фильтр для типов токарных инструментов

Возможность искать токарные инструменты с помощью нового фильтра.

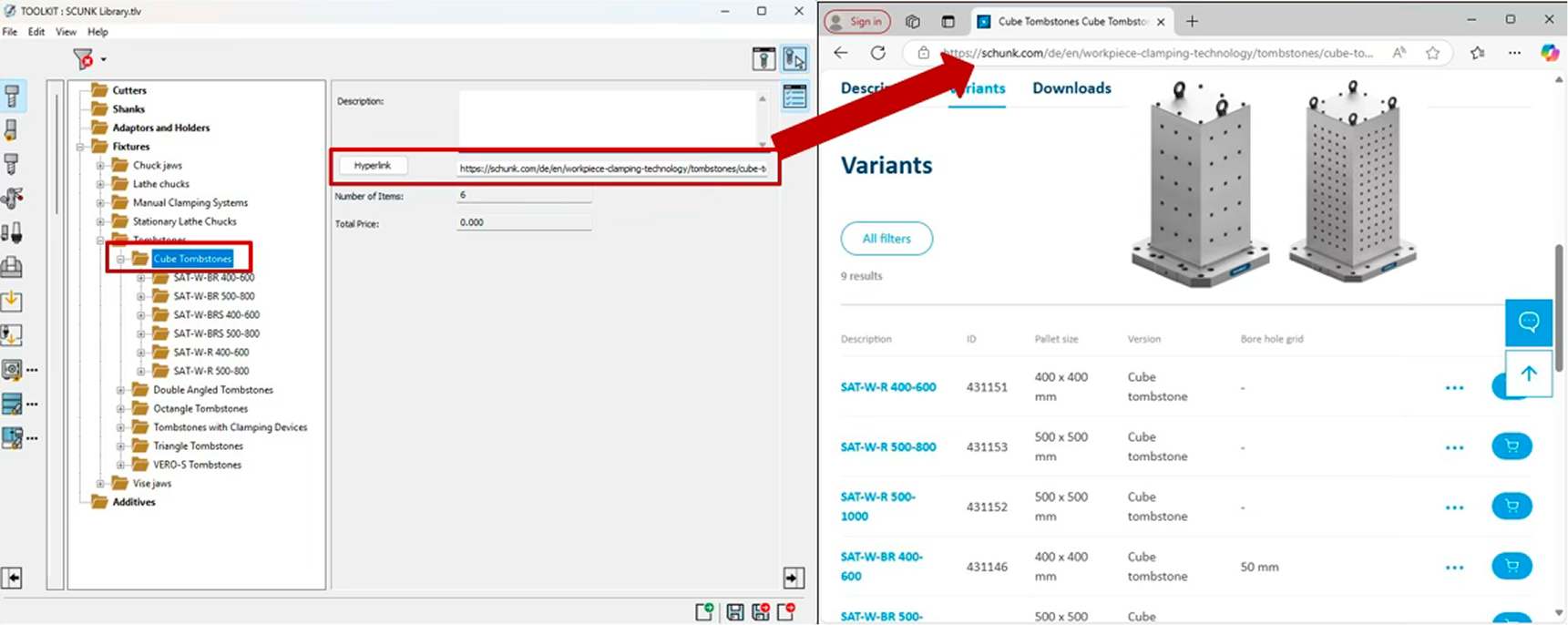

ToolKit – Гиперссылки к папкам (ToolKit Vault)

Гиперссылки добавлены на уровне папок, что облегчает доступ к основной веб-странице.

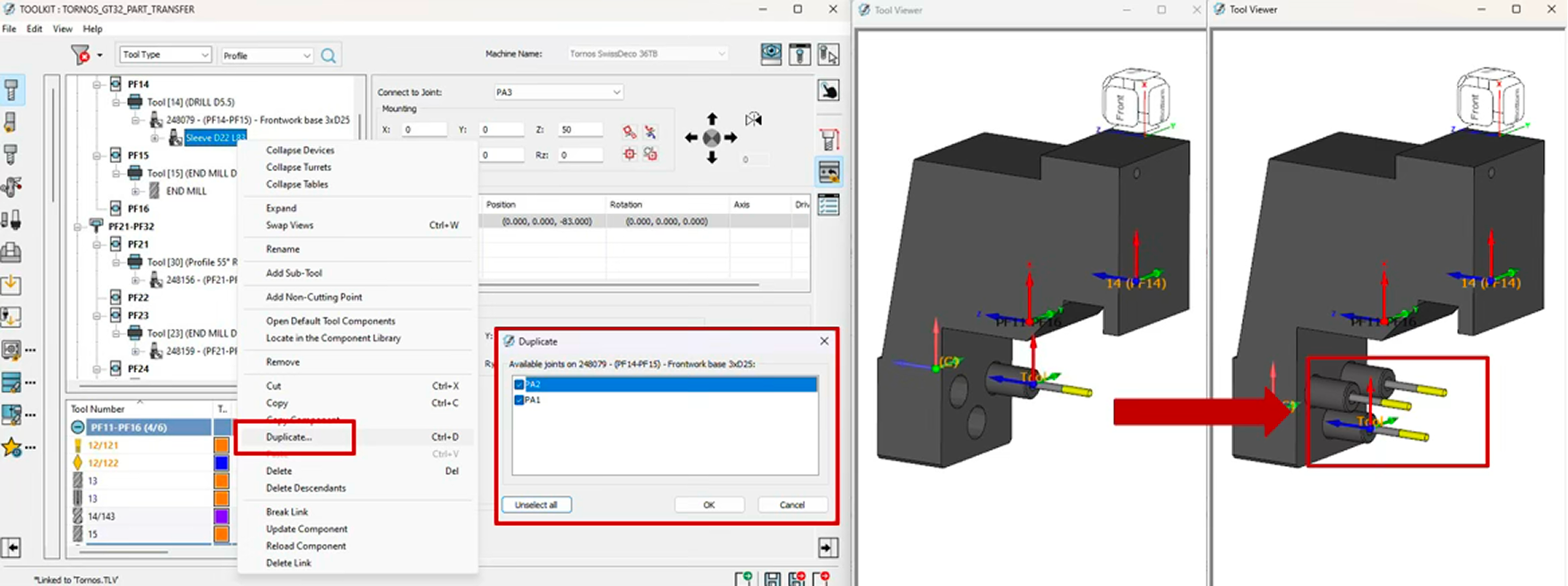

ToolKit – Функция дублирования

Возможность дублировать компоненты на нескольких соединениях одновременно.

ToolKit – Поля значений поддерживают уравнения

Уравнения теперь поддерживаются на странице соединений и быстрого доступа.

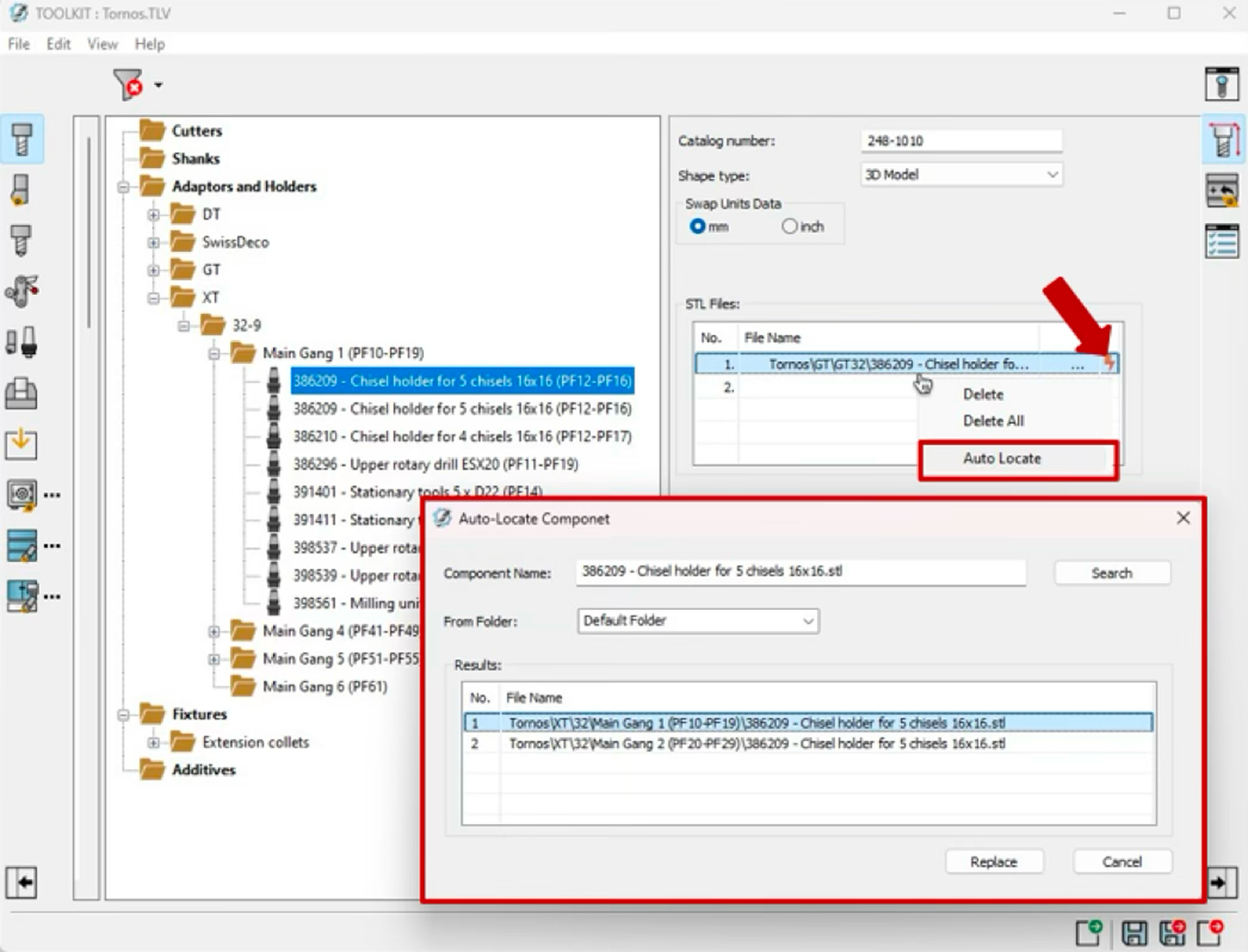

ToolKit – Автоматическое размещение компонентов модели

• Функция Auto Locate позволяет легко находить отсутствующий компонент по указанному пути.
• Доступ к Auto Locate возможен через правый клик на пути к имени файла или нажатием на символ ⚡.
• Отсутствующая 3D-модель обозначается символом ⚡.
• Auto Locate автоматически заполняет имя компонента и показывает результаты поиска.

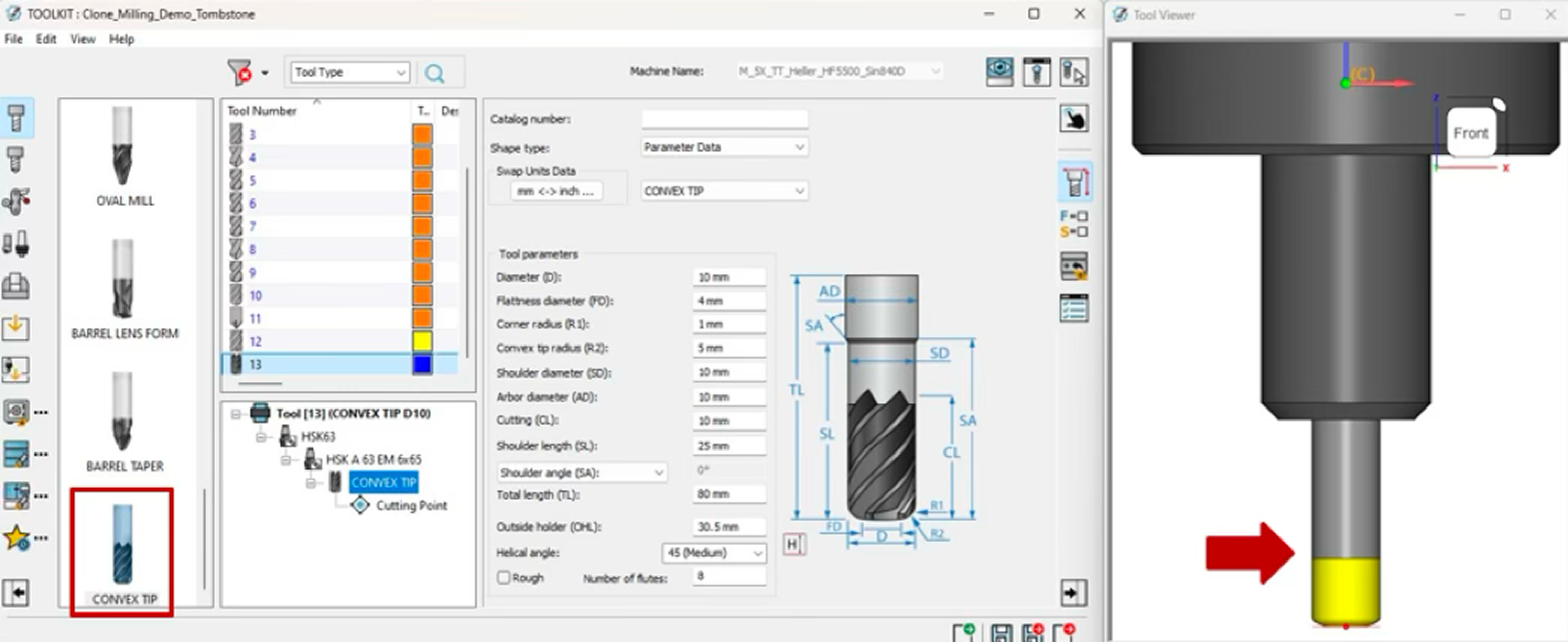

ToolKit – Фреза с дугообразным торцем

• Добавлен новый тип инструмента — фреза с дугообразным торцем (высокоподачная).
• Поддерживается для 3- и 5-осевых траекторий инструмента (HSS, Pro 3D HSR, Pro 3D HSM и 3+2 фрезерование).

ToolKit – Концевая фреза с определением углов

• Фаска (CH) теперь является необязательным параметром, который используется концевой фрезой для определения угловой геометрии.
• Оставшийся материал отображается в областях, где требуется чистовая обработка, при проверке остаточного материала и симуляции.

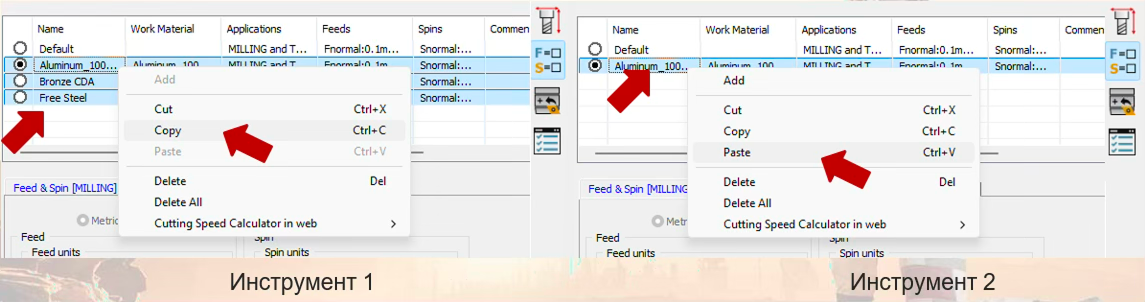

ToolKit – Копирование режимов резания

Теперь возможны множественный выбор и копирование/вставка режимов резания от одного инструмента к другому.

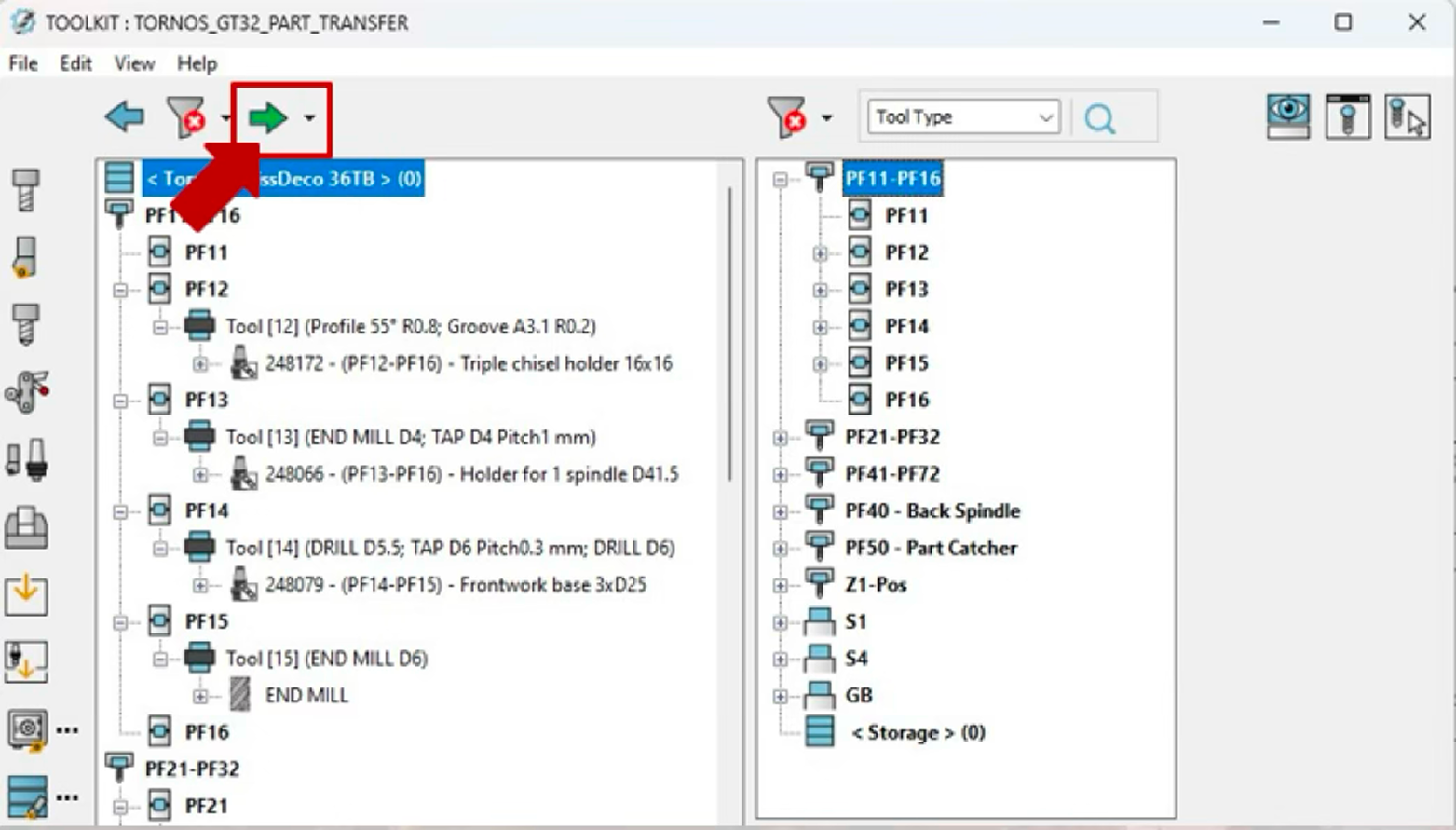

ToolKit – Упрощённая загрузка инструментов из TLM

• Добавлена возможность импортировать все инструменты из библиотеки TLM на соответствующие им станции одним кликом.
• Также доступна опция загрузки инструментов только на определённый инструментальный суппорт.

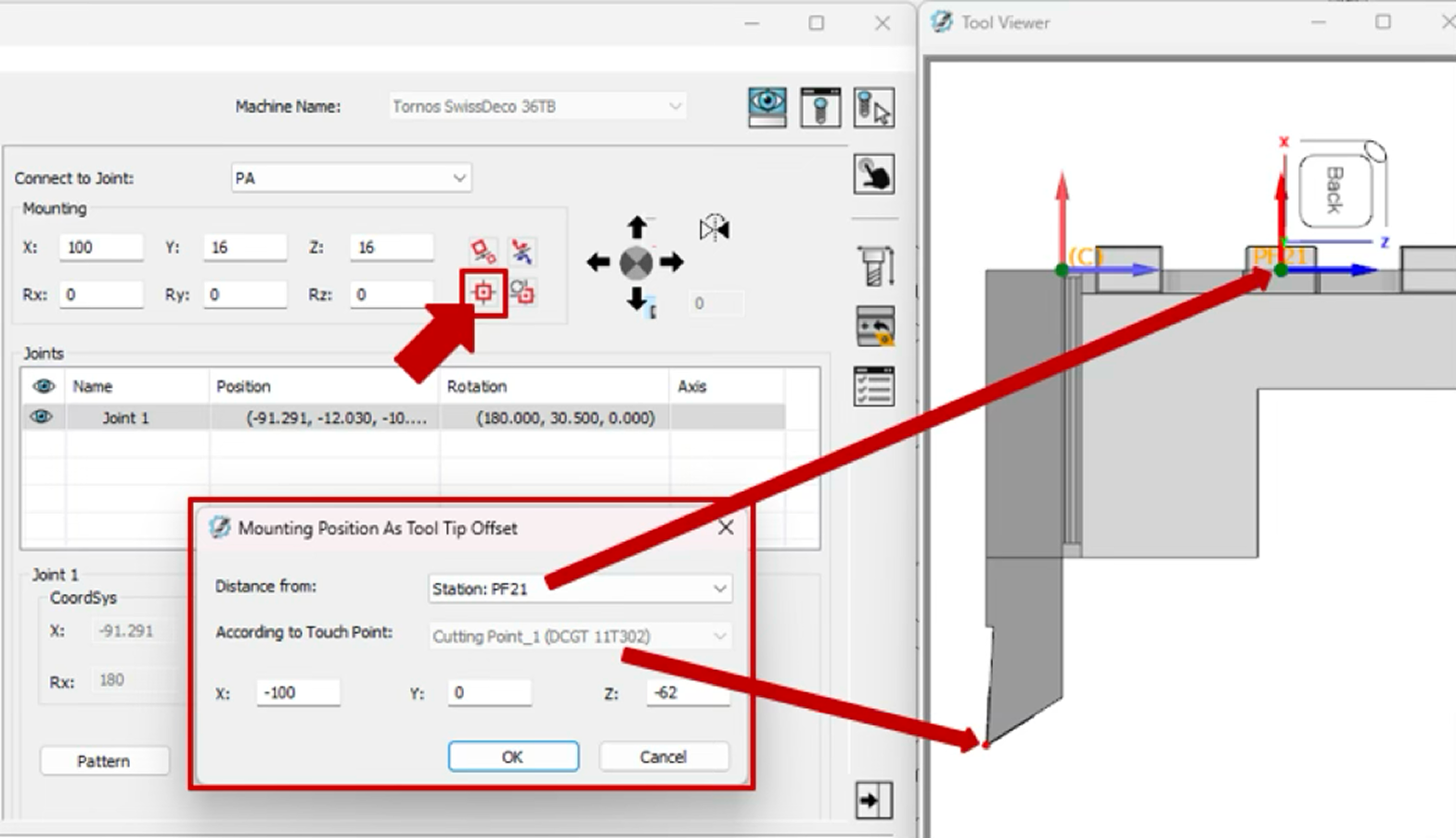

ToolKit – Визуальные улучшения для функции «Установить положение» (Set Position)

При использовании функции Set Position в окне просмотра инструмента отображаются только соответствующие системы координат.

Обновлённый ToolKit в SolidCAM 2025 демонстрирует целенаправленное развитие функциональности. Улучшения в импорте, автоматизации, управлении режимами резания и визуальной составляющей позволяют заметно упростить и ускорить работу с инструментальной базой.

При этом изменения затронули не только ToolKit — в новой версии SolidCAM переработаны и усовершенствованы и другие ключевые модули. Обновление охватывает широкий спектр функций, делая версию 2025 важным шагом вперёд для всех пользователей системы.
