SolidCAM Solid Probe для ЧПУ Fanuc с Blum

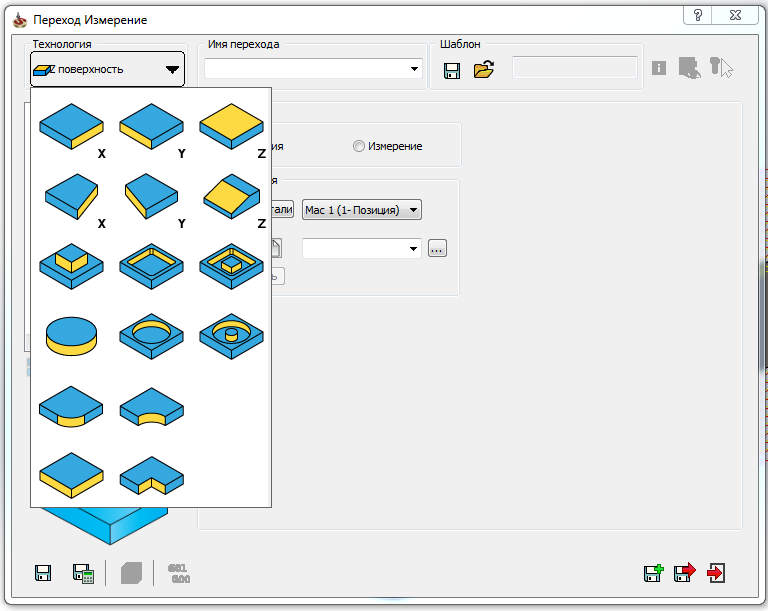

Первый для компании КАМ СИСТЕМЫ построцессор с поддержкой измерительной системы Blum TC50 был настроен и обкатан на трех-осевом фрезерном станке с ЧПУ Fanuc 0i. Программирование осуществлялось в специализированном модуле системы SolidCAM — Solid Probe. Наличие этого модуля позволяет к операциям резания добавлять циклы установки ноля детали и контроля размеров.

Структура и алгоритм выполнения постпроцессора в SolidCAM позволяют как добавлять процедуры, связанные с работой щупа, в уже существующий файл, так и создавать независимый файл постпроцессора, который будет подгружаться к основному. Второй способ удобен при обслуживании станков с близкими ЧПУ, но разными измерительными системами.
Также следует обратить внимание на различие конечных результатов процессов программирования обработки и измерений. Если в первом случае внимание сосредоточено на управляющем коде, который должен обеспечивать резание заданной геометрии и согласованную форму вывода; то во втором — на выводе результатов измерений, в то время как содержание кода жестко регламентируется поставщиком макросов для измерительной системы и настройкой параметров на самом станке. Автоматизированный процесс составления УП для измерений в подавляющем большинстве случаев предполагает множество измерений, а значит и множество итоговых значений, результатов. Следовательно, отображение их в виде таблицы параметров на экране стойки крайне неудобно.

Мы предлагаем сохранять результаты (фактически получившийся размер или координата) в текстовый файл, который во время выполнения программы измерений будет записываться на внешнее устройство (в зависимости от доступных на данном станке каналов). Результаты выполнения каждого макроса выводятся с комментариями и названиями, форму которых можно согласовать.

Ниже мы разместили видео о применении Solid Probe на станке с ЧПУ Fanuc и системой Blum.
