Вышла новая версия СПРУТКАМ 18

По мнению сетевого издания CNews, СПРУТКАМ — лучшая альтернатива зарубежным CAD/CAM-системам в России. И в этом году команда разработчиков постаралась, чтобы новая версия превзошла ожидания пользователей.

СПРУТКАМ 18 — это новые технологические операции, развитие текущего функционала, релиз API, релиз NC Тюнер.

Ниже подробнее, что нового.

Релиз API

Вместе с выходом новой версии команда компании СПРУТ-Технология готова представить API для СПРУТКАМ. С помощью API сторонние разработчики могут добавить пользовательские пункты меню, плагины и расширения для улучшения функциональности программы, автоматизировать запуск генерации управляющих программ, настроить прямой импорт 3D моделей. Сейчас функционал API проходит этап тестирования и активно дорабатывается. И хотя проблем с работоспособностью нет, рекомендуем работать с осторожностью. Пример реализации нового функционала с помощью API — новая операция Плоская печать на основе расчетов CuraEngine. Все подробности доступны в руководстве пользователя.

Общие улучшения и обновления:

• Вместе с релизом 18 версии команда разработчиков закончила работать над новым приложением для управляющих программ — NC Тюнер.
• Теперь машинмейкер поддерживает токарно-фрезерные станки. Можно собрать станок с одним револьвером и подвижной пинолью или контршпинделем.
• Изменилось расположение и состояние кнопки Сортировка. Добавлен новый тип по Элементам детали. Обновились значки в инспекторе параметров и большую часть всплывающих подсказок. Добавлен Видовой куб. Теперь стало гораздо проще выставить, например, изометрический вид.
• Добавлена новую опцию в структуру проекта Группа размножения. Теперь появилась возможность копировать траектории группы операций для обработки типовых элементов детали.
• Добавлен Контроль углов для неплоской печати. Опция доступна на вкладке Параметры. Позволяет управлять подачей в углах траектории инструмента для операции Неплоская печать.
• Обновили функционал инструмента Извлечь изолинии. Добавлена новая опция Разделить грани.
• Для операций Черновая ротационная и Ротационная обработка добавили опцию Угол по кривой.

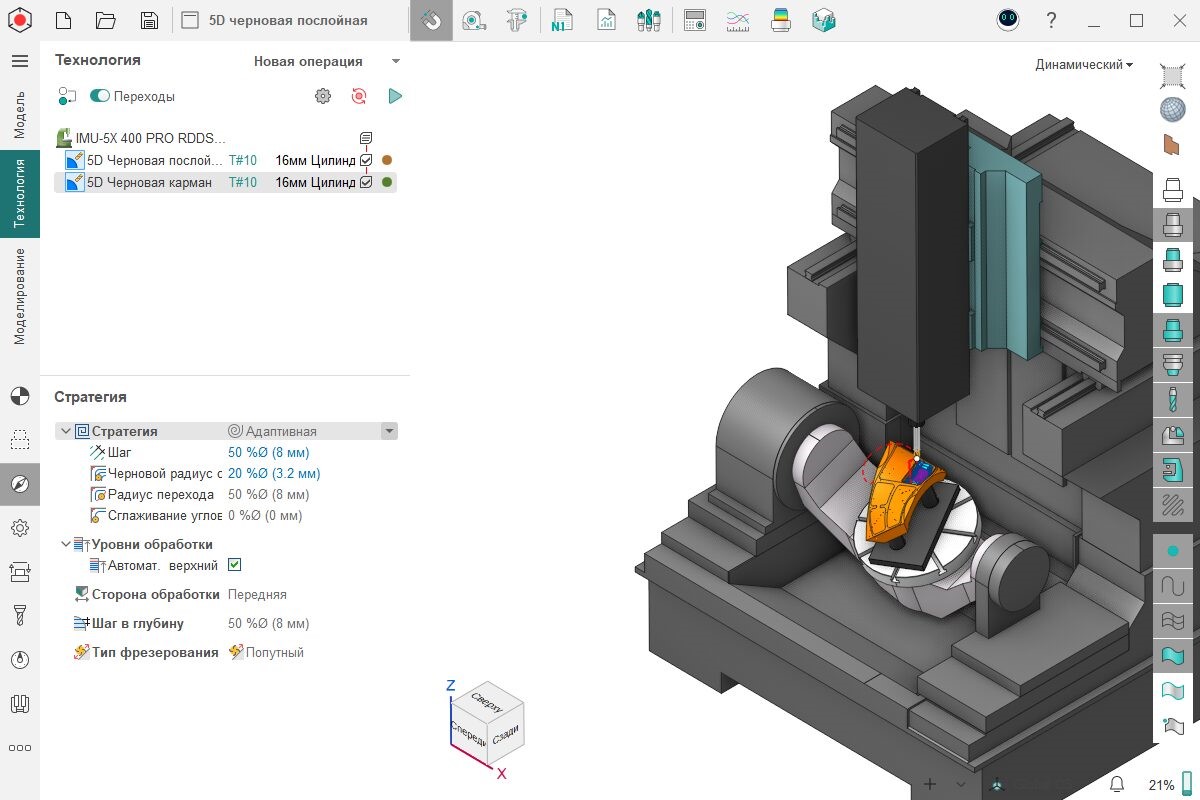

5D черновая послойная

Добавили новую операцию для обработки карманов с криволинейной поверхностью дна. Можно обрабатывать как закрытые карманы, так и открытые, указав в качестве рабочего задания только поверхность.

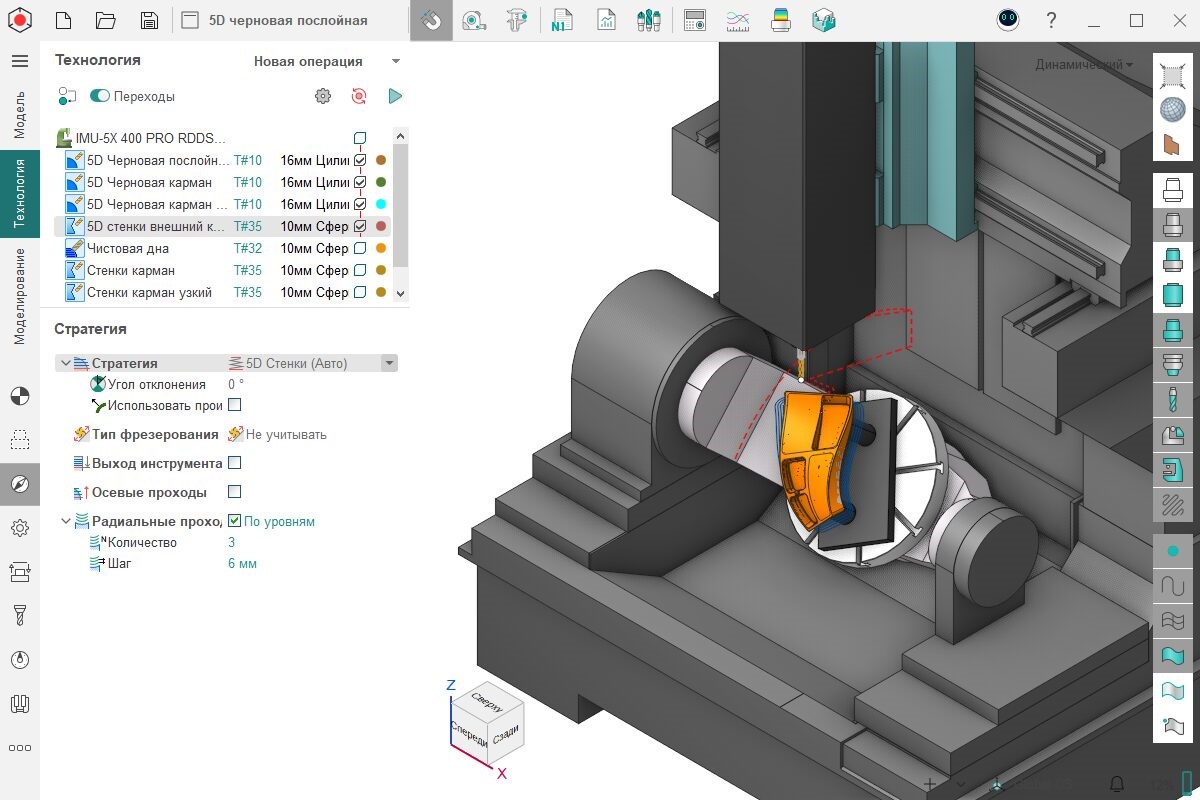

5D стенки или swarf

Новая операция доработки криволинейных стенок боковой гранью фрезы. Это чистовая операция, но можно использовать черновые проходы.

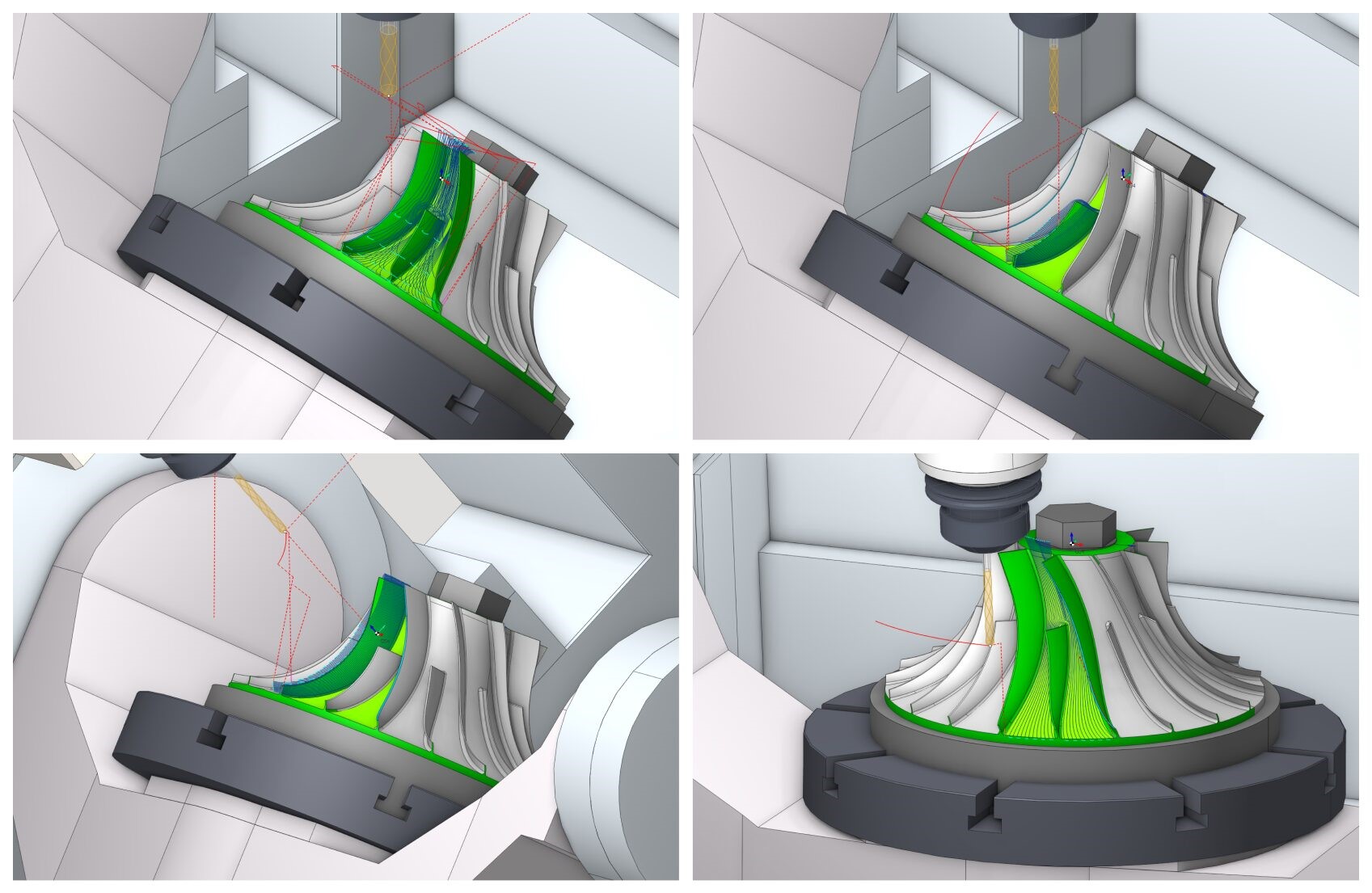

Обработка крыльчаток

Теперь в СПРУТКАМ 18 есть собственная операция для обработки крыльчаток. Новая операция включает специализированные стратегии по виду обработки: черновая выборка, чистовая лопастей, чистовая ступицы, чистовая скруглений. И два способа расчета траектории: смещение от ступицы и преобразования между ступицей и кожухом.

Неплоская печать

В СПРУТКАМ 18 появилась новая операция печати моделей на произвольных неплоских подложках для аддитивной технологии.

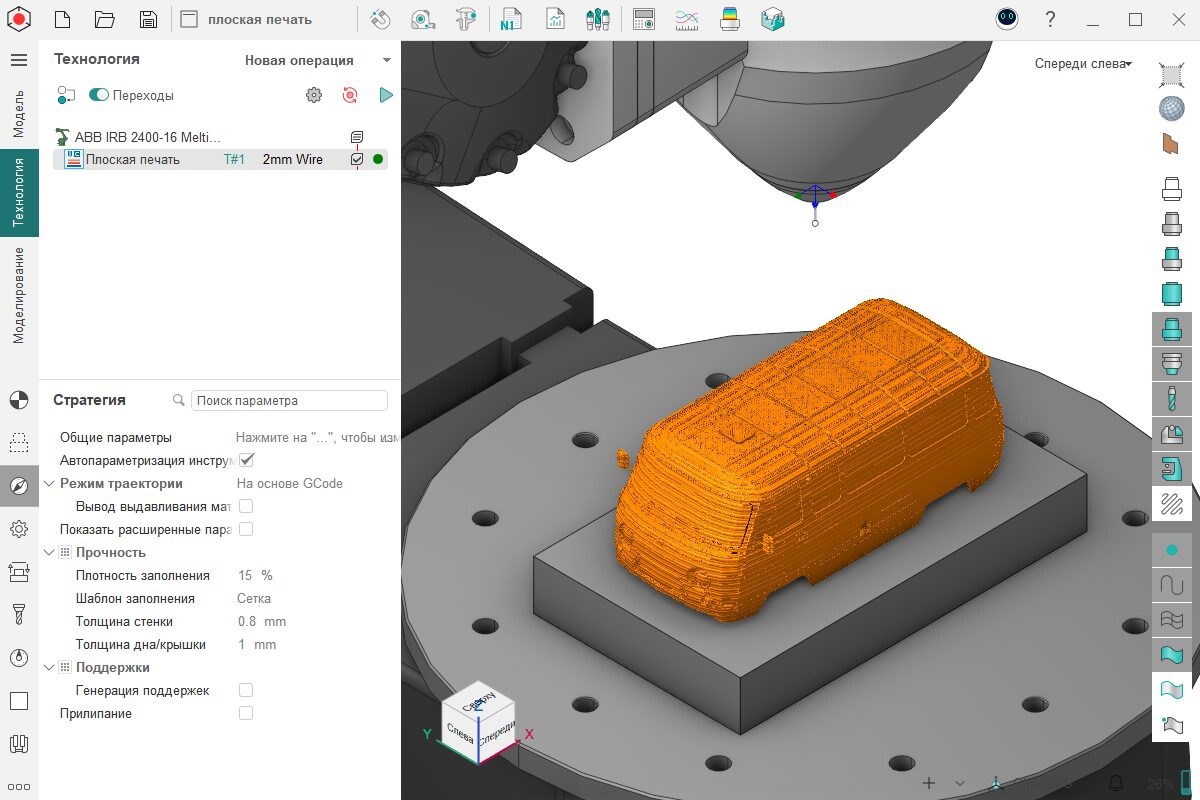

Плагин Cura в СПРУТКАМ 18

Добавили поддержку плагина как новую операцию — Плоская печать. Траектория для этой операции рассчитывается на основе настроек и параметров, используя CuraEngine, что является частью Ultimate Cura.

Инструкции к плагину можно прочитать по ссылке.

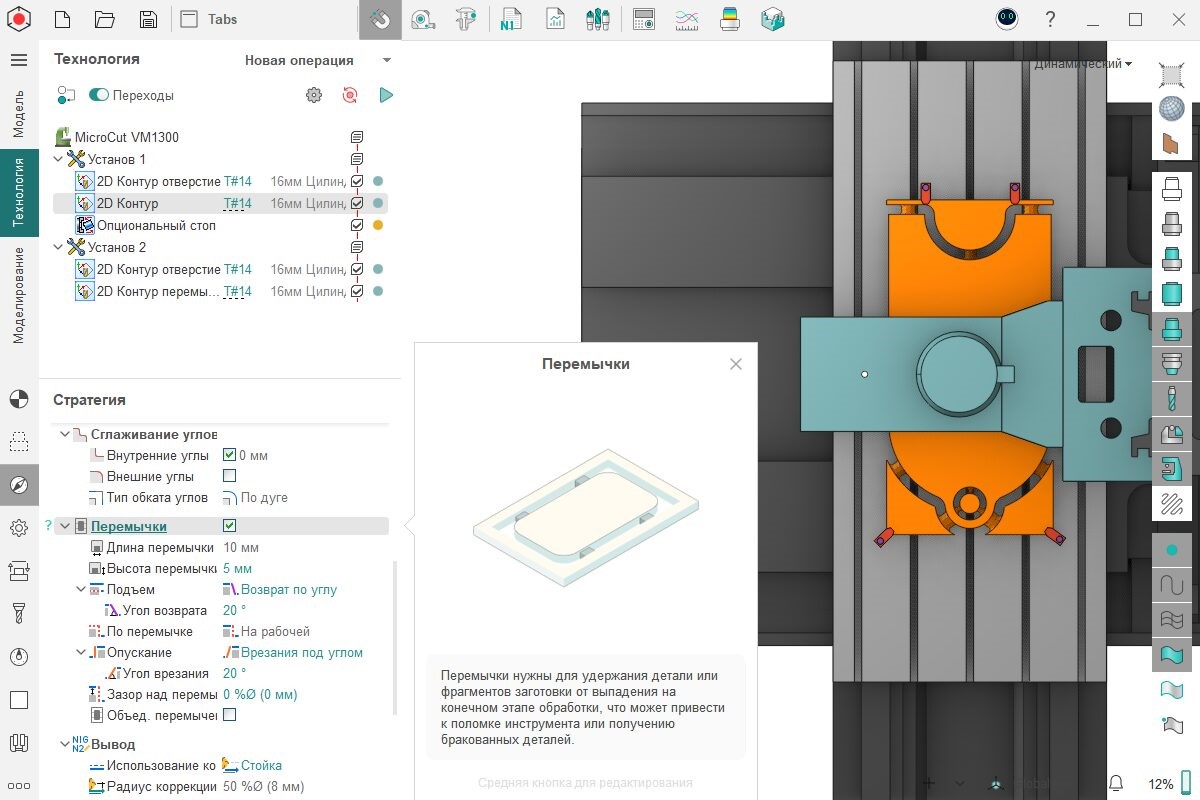

Перемычки

Добавили новую опцию Перемычки для операций 2D, 2.5D, 3D Контур. Для перемычек можно настраивать параметры в Рабочем задании и на вкладке Стратегия. Или использовать интерактивный функционал.

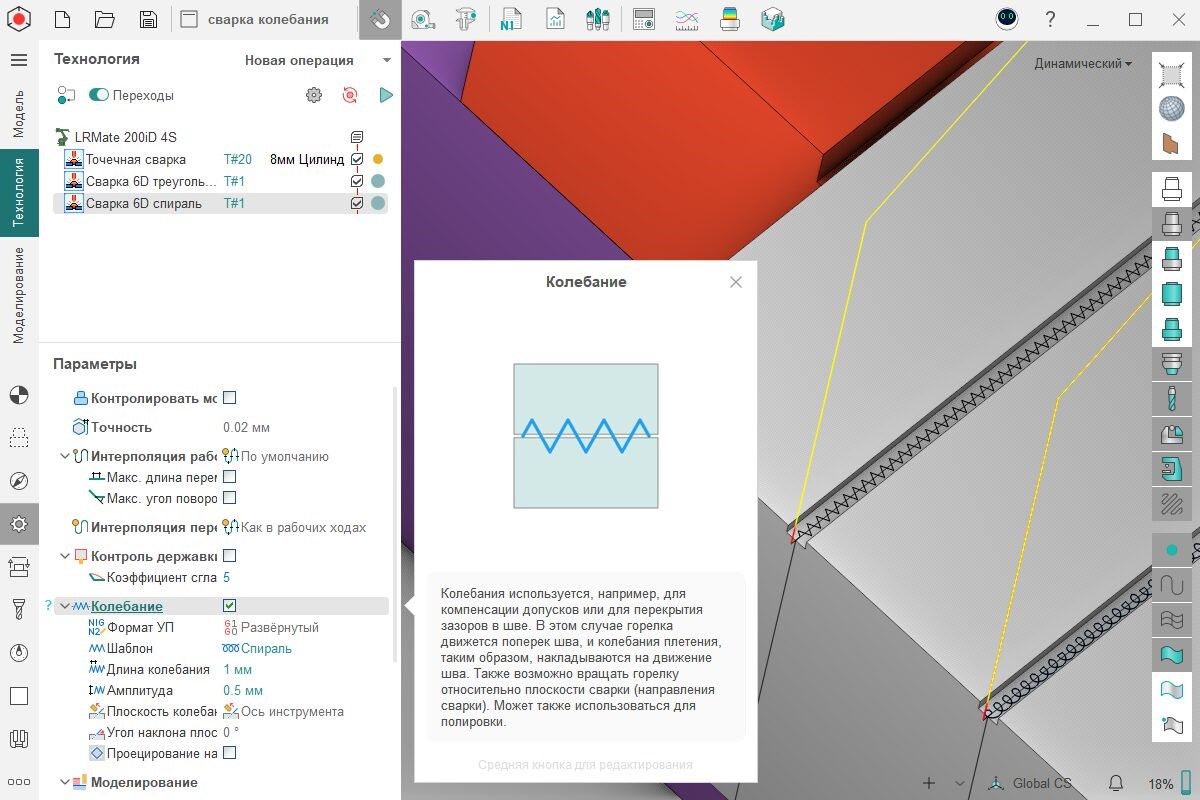

Колебания для траекторий сварки

Обычно траектория с колебаниями нужна для сварки, например, для преодоления допусков заготовок и зазоров между заготовками. Опцию можно использовать для полировки или зачистки сварочных швов. Колебание доступно для операций Морфинг между двумя кривыми, 5D по поверхностям, 6D контур, Сварка 6D.

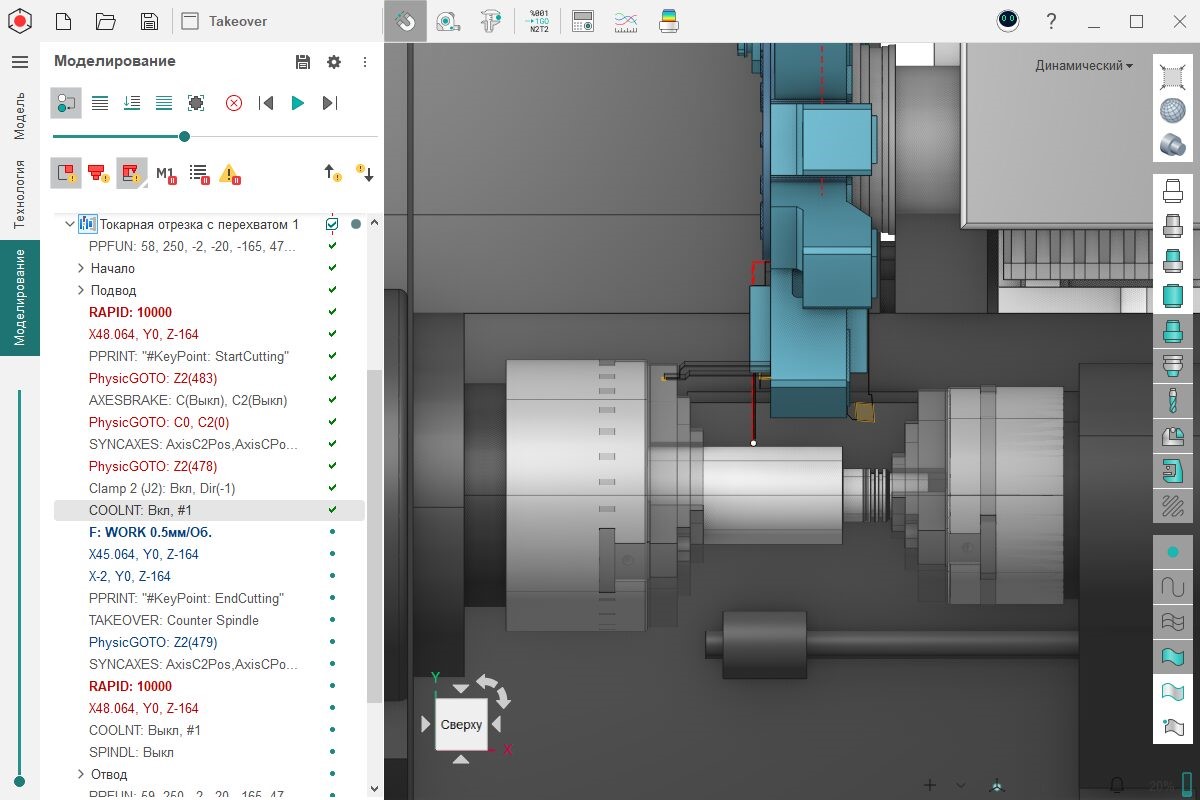

Токарная отрезка с перехватом

Теперь есть новая операция для отрезки заготовки с переносом ее в контр шпиндель. Достаточно задать диаметры разжима и зажима кулачков. И обновили операцию токарный перехват за счет введения фазовой синхронизации.
