Что нового в SolidCAM 2020? HSR / HSM
Новый переход — Turbo 3D HSR:
- Новый алгоритм расчета черновой траектории
- Поддержка
64-разрядной мульти ядерной системы - Назначение допуска в зависимости от поверхности
- Включает стратерии: Растровая, Контурная и Доработка
- Функции определения заготовки, в том числе с учетом поднутрений
- Проверка на столкновения с учетом приспособления
- Вкладка Предварительное сверление
- Динамический контроль оправки
- Зона контроля подачи
- Переменная глубина сверления
- Аппроксимация дугами для сокращения УП

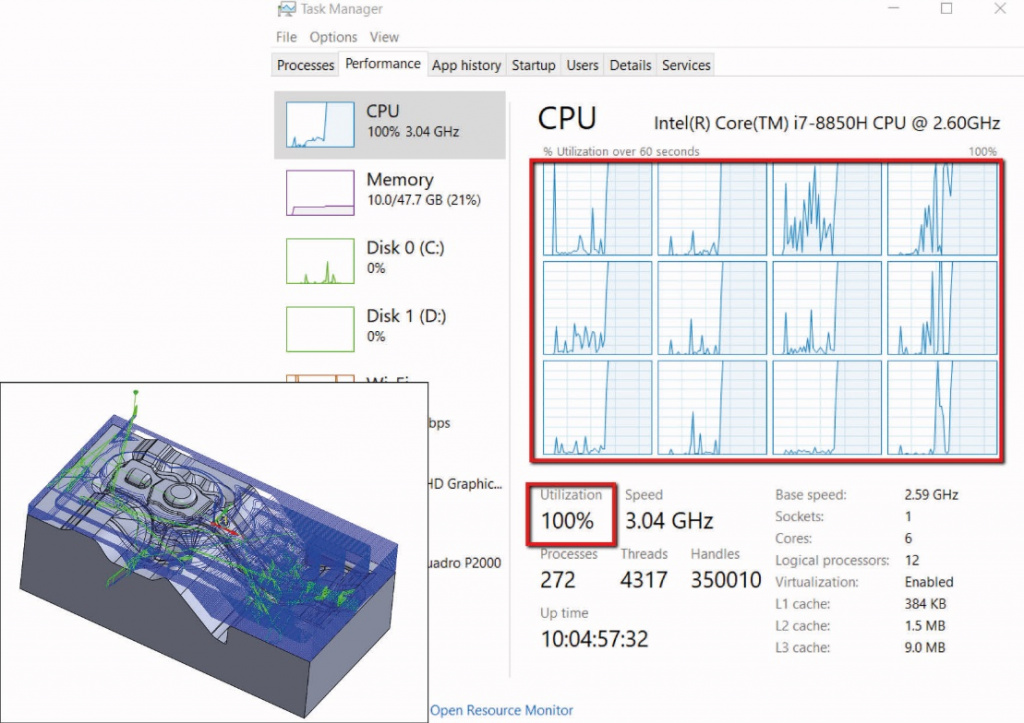

Turbo 3D HSR -поддержка многоядерных процессов:
64-битныйрасчетный движок -поддержка многоядерных процессов- Скорость расчета растет пропорционально количеству ядер
- Скорость кэширования траектории равна или превышает скорость пересчета траектории

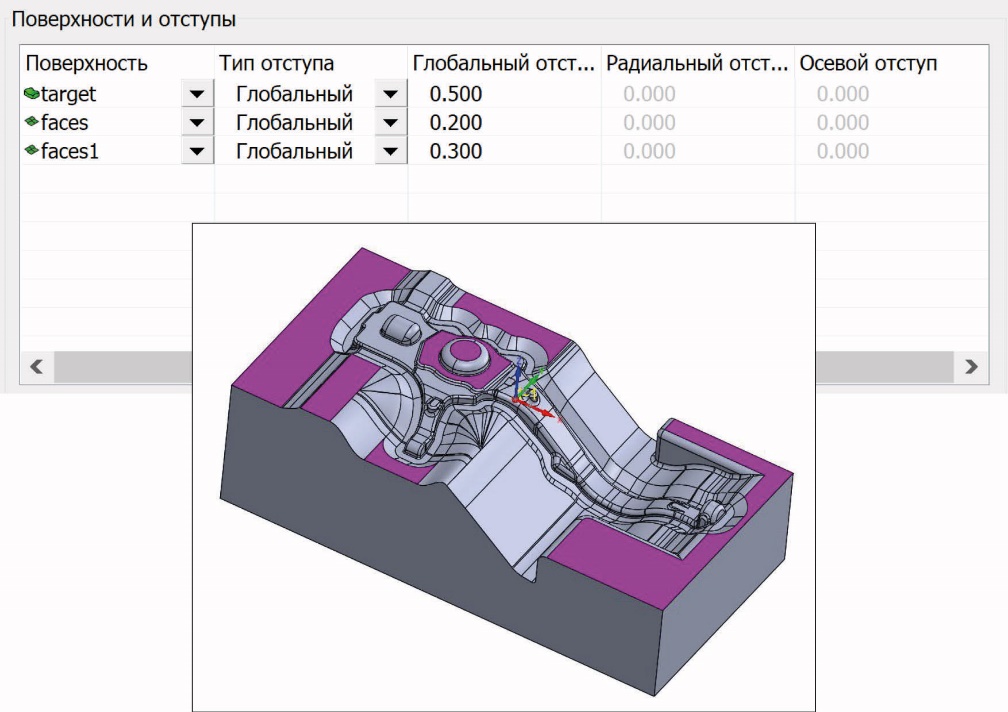

Turbo 3D HSR -Допуск поверхности:
- В параметрах черновой стратегии Turbo 3D HSR можно назначать припуск для групп поверхностей
- Количество задаваемых групп поверхностей не ограничено
- Данная возможность позволит осуществит чистовую обработку поверхностей разъема на стадии черновой обработки изделия

Turbo 3D HSR -Стратегии и Доработка:
- Доступны следующие стратегии обработки: Растровая, Контурная, Доработка.
- Стратегия Доработки в Turbo 3D HSR
- Расчет производится по остаточному материалу или предыдущему инструменту
- Можно задать значение остаточного материала, до которого будет происходить обработка
- Аппроксимация дугами для ускоренных перемещений обеспечит сглаженные переходы между проходами
Turbo 3D HSR — Учесть модель заготовки:
- При определении заготовки можно учесть наличие поднутрений
- Можно задать заготовку для конкретного перехода
Turbo 3D HSR — Учесть приспособление:
- Приспособление можно задать не только указав поверхности, но также через кривые
- Можно выбрать поверхности, модель или приспособление из установок проекта
Turbo 3D HSR -Точки предварительного сверления:
- Точки предварительного сверления модно указать для генерирования подводов инструмента; система самостоятельно распознает глубину сверления и допустимую высоту свободного входа инструмента
- Данная функция полезна для построения обработки с инструментом без возможности прямого врезания

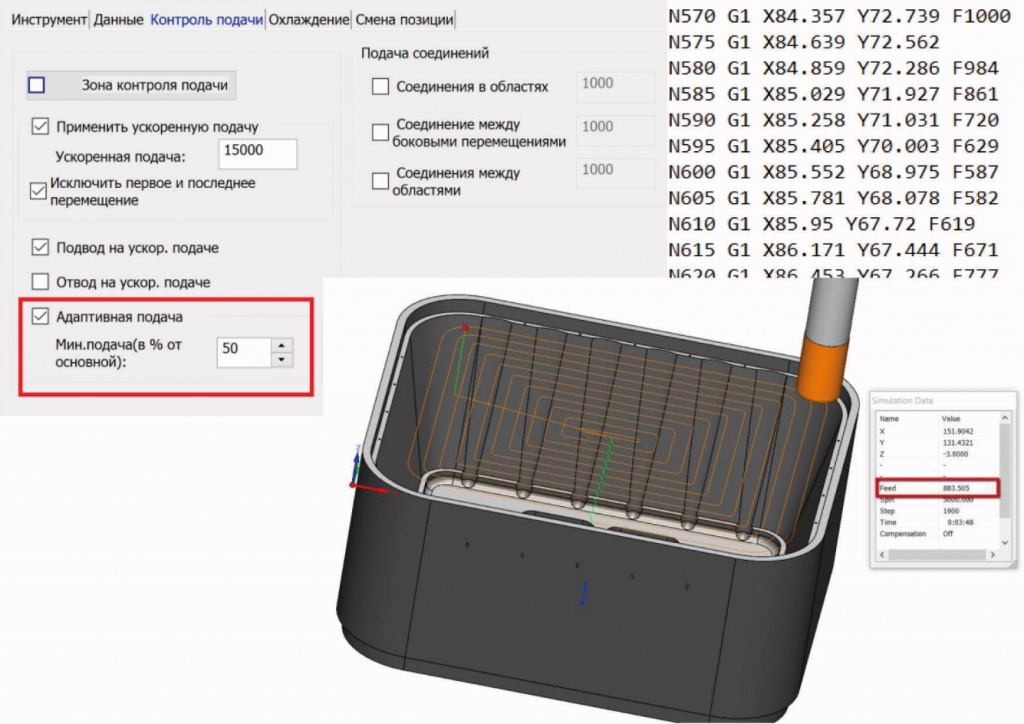

Turbo 3D HSR — Адаптивная подача:
- Функция адаптивной подачи позволяет поддерживать постоянные условия резания
- Данная функция увеличивает ресурс инструмента

Turbo 3D HSR — Динамический контроль оправки:
- Функция Динамического контроля оправки позволяет рассчитывать безопасные траектории для инструмента с коротким вылетом
Turbo 3D HSR — Приоритет врезания:
- Функция автоматического врезания определяет приоритет врезания в зависимости от возможности реализовать тот или иной его тип

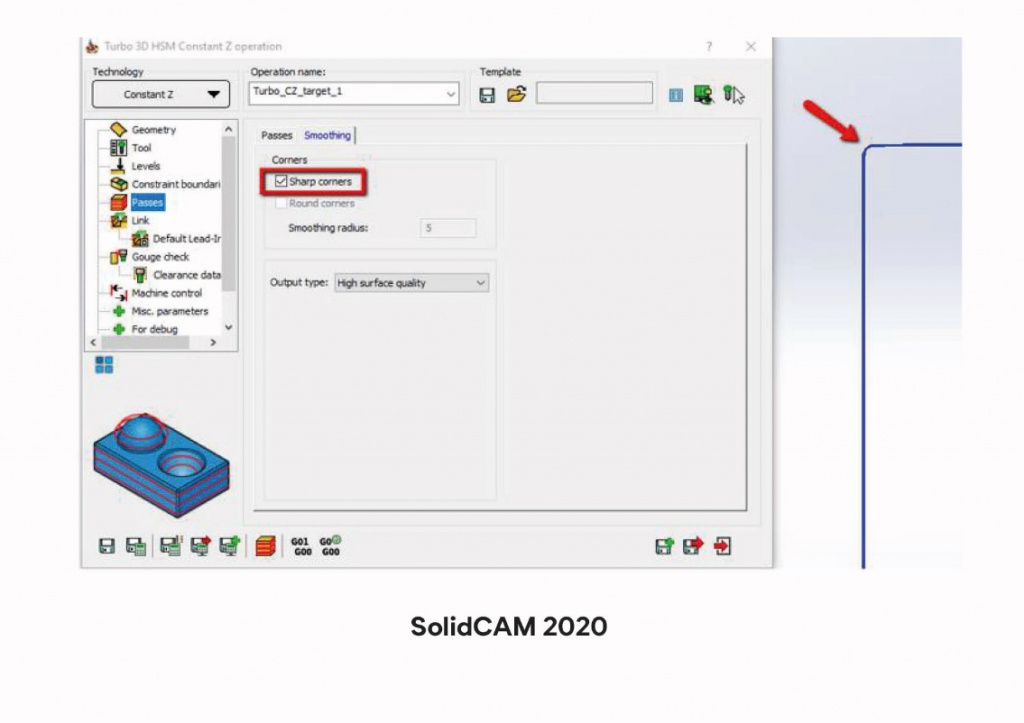

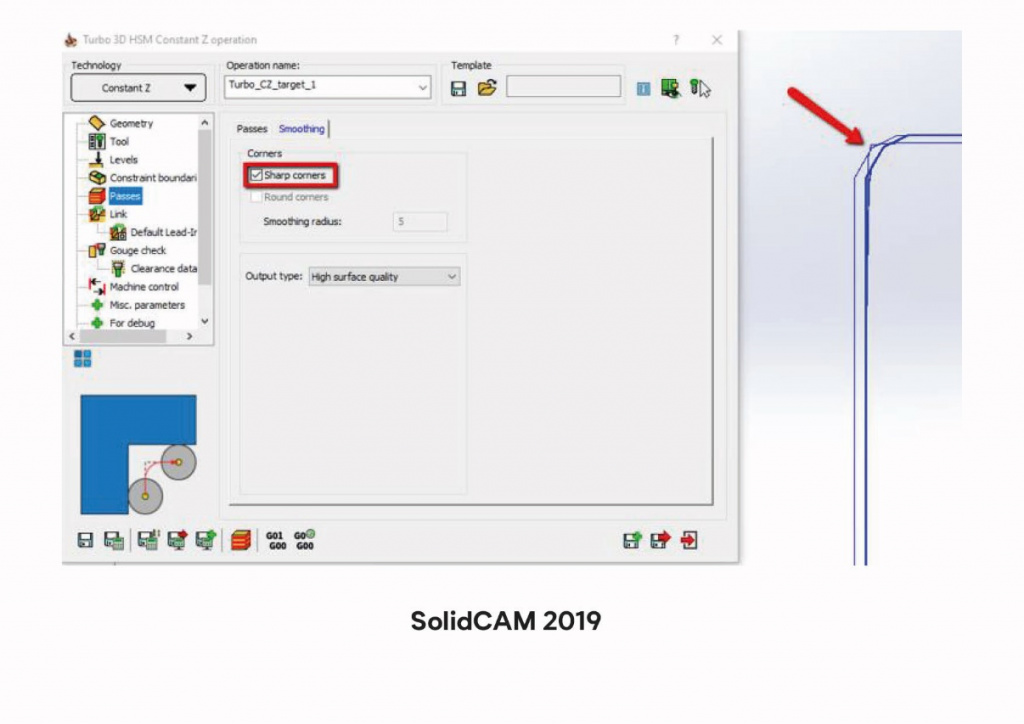

Turbo 3D HSM — Сглаживание острых углов:
- В траекториях Turbo 3D HSMпроисходит более точное построениеучастков сглаживания
- Для предотвращения неточного обхода углов детали генерируется более точный радиус

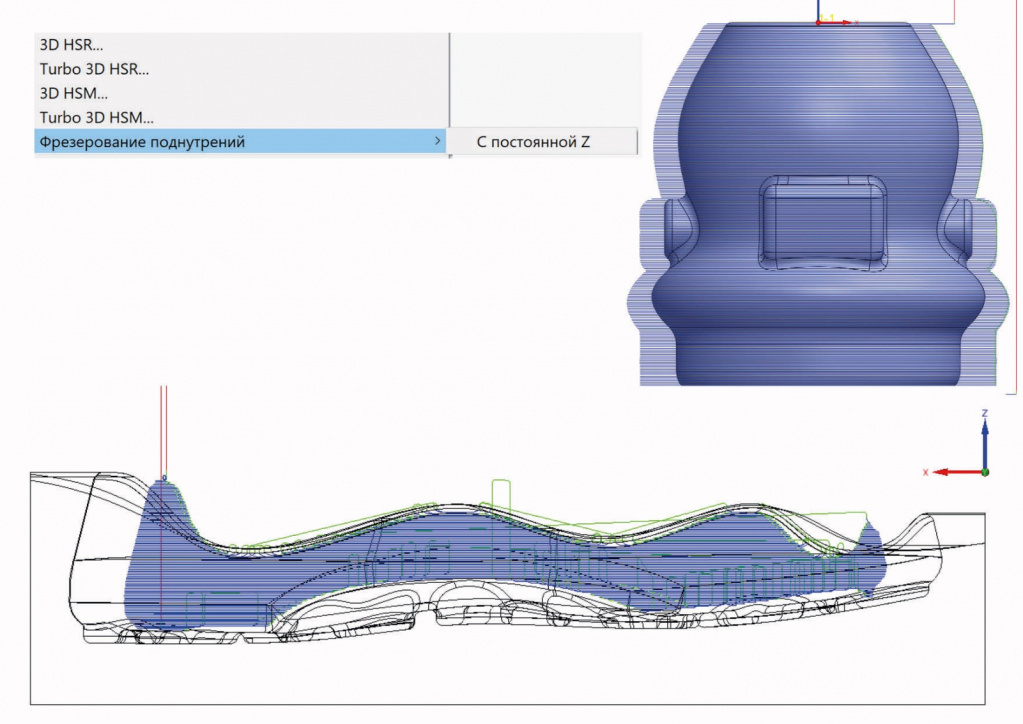

Новый переход -3х осевое фрезерование поднутрений:
- Новый переход 3х осевое фрезерование поднутренийстроит траекторию непосредственно на модели
- В данной версии доступна только стратегия С постоянной Z
Новый переход -3х осевое фрезерование поднутрений:
- Проверка зарезов
- Поддерживает дисковые и сферические фрезы
- Автоматический контроль столкновений для хвостовика инструмента и оправки

А так же полный ролик «Что нового в SolidCAM 2020? HSR / HSM» и другие можно посмотреть в следующем видео:
