Что нового в SolidCAM 2020? iMachining

10.08.2020 года

3D позиционирование в iMachining 2D:

• Модуль iMachining2D, как ранее iMachining3D, поддерживает функцию 3D позиционирования
• Для расчета используется модель заготовки, которая динамически обновляется после каждого прохода
• Умное позиционирование предназначено для сокращения отводов инструмента и оптимизации траектории iMachining
• Наибольшая эффективность проявляется для смешанных траекторий Черновая + Чистовая и при позиционировании инструмента для доработки стенок и дна 3D Positioning status:
• Данная функция всегда активна (по умолчанию) для новых переходов
• Данная функция выключена для уже существующих переходов проекта

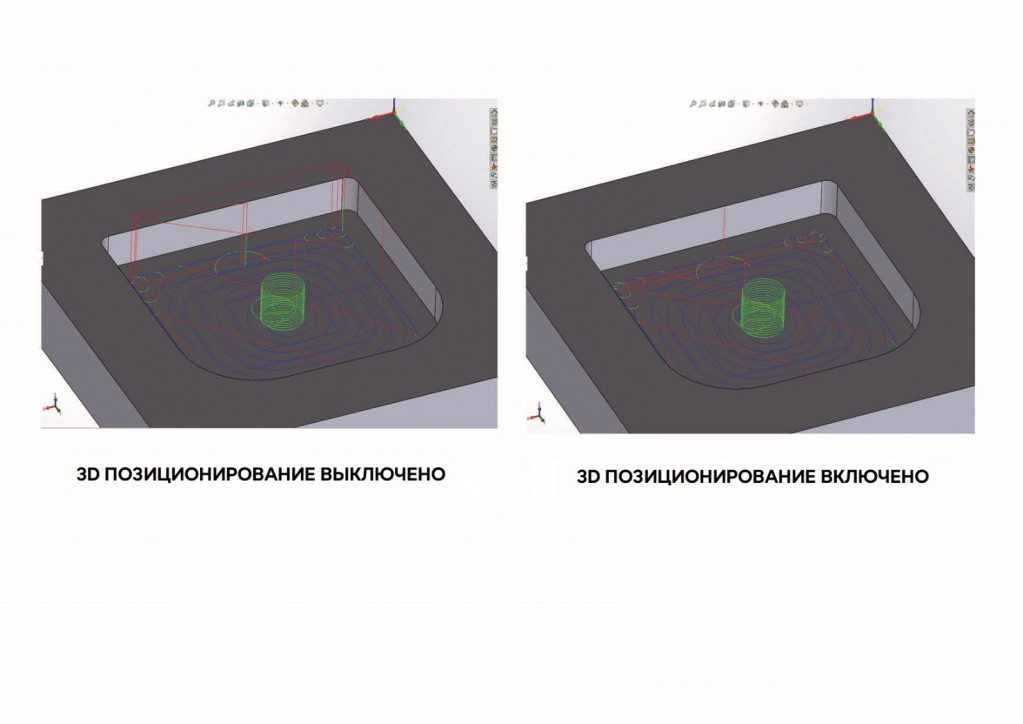

3D позиционирование: Сравнение траекторий:

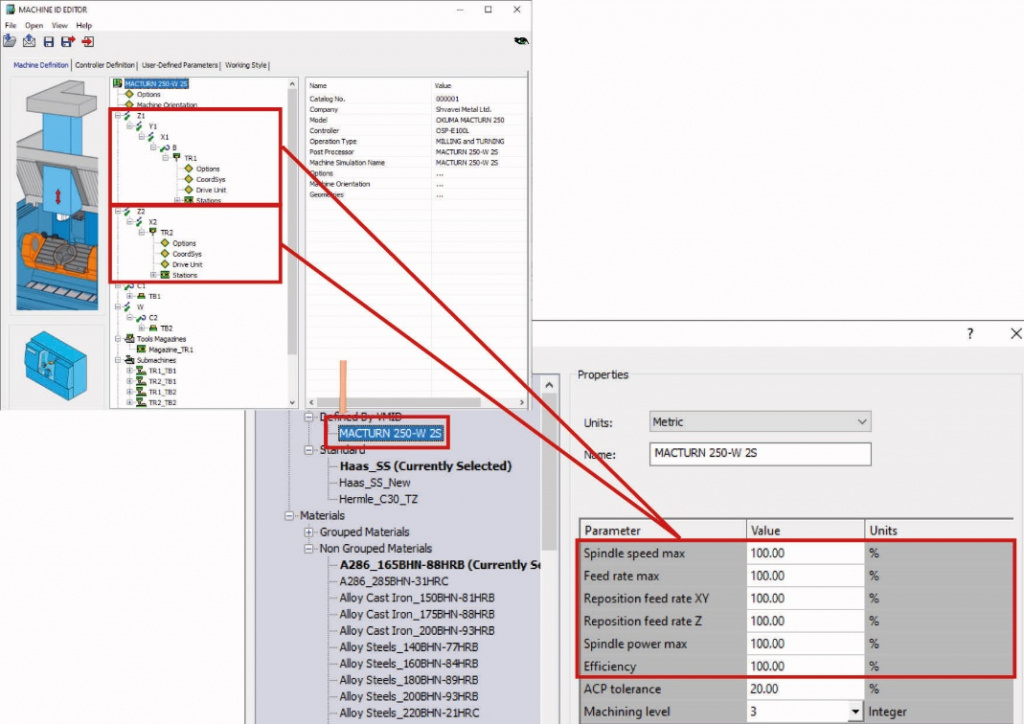

Данные станка из VMID и параметров инструментальных станций:

• Новая категория в базе данных-Defined By VMID(Задать с учетом VMID), добавлена для фрезерно-токарных станков
• Поддерживает изменяющиеся свойства приводов и шпинделей, а также особенности кинематики комбинаций (инструмент-шпиндель), заданной в файле VMID
• Каждый переходiMachiningпересчитывает значения в зависимости от выбранного инструмента и принадлежности этого инструмента к той или иной комбинации (то есть учитывается скорость и мощность каждого шпинделя, максимальная подача конкретного суппорта и т. д.)

Задать с учетом VMID — Global Machine (Общий станок):

• Раздел Defined By VMID может использоваться для создания:
• Базы свойств отдельных узлов конкретного станка (рекомендуется для фрезерно-токарных станков)
• «Global Machine»(Общего станка)для всех станков (охватывает как фрезерно-токарные так и фрезерные станки)
• Возможность быстро комбинировать «Общий станок» с любым станком из САМ-Проекта
• По умолчанию значения в «Общем станке» установлены на100% от значений в VMID файле

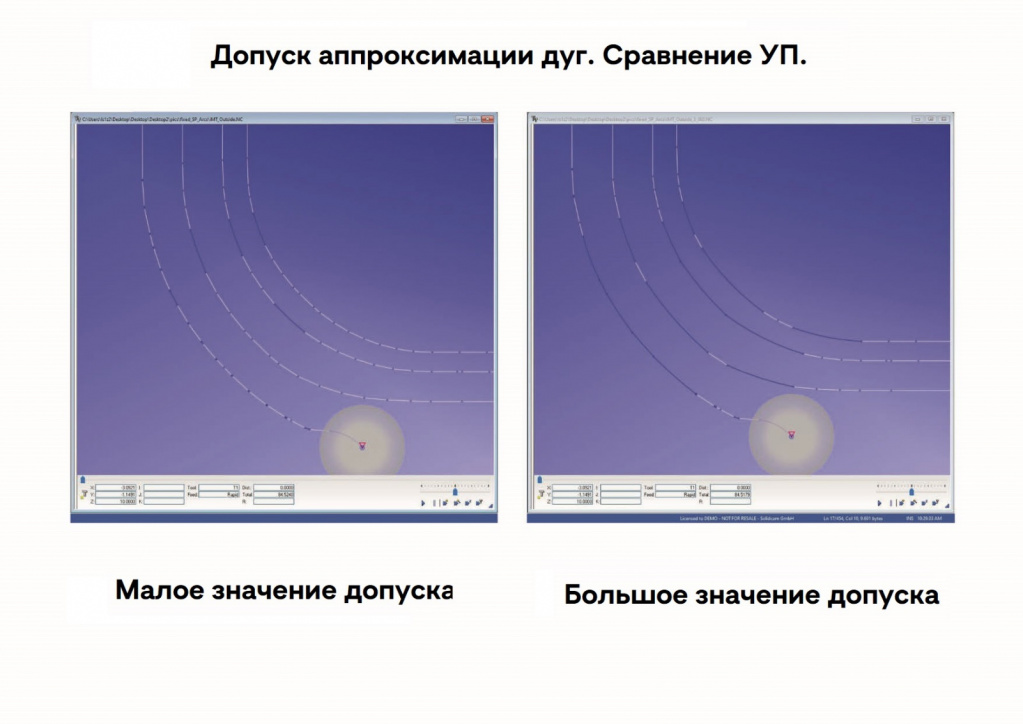

Допуск аппроксимации дуг:

• Траектория iMachining рассчитывает круговую интерполяцию в соответствии с допуском по умолчанию, в результате образуется множество точек, но поддерживается заданные угол контакта
• В новой версии можно изменить допуск аппроксимации дуг, установленный по умолчанию и задать большее значение
• Данная возможность может быть полезна для станков с ограниченной памятью
• Увеличение допуска приведет к: Уменьшению длины УП(pro); Снижению точности выполнения угла контакта(con)

Поле Максимальный угол резания в переходе iMachining 3D:

• Чем выше находится уровень резания, тем больше становится угол резания при автоматическом расчёте, так как аксиальная глубина резания уменьшается
• В новой версии поле Максимальный угол резания отображается на странице Технология
• Максимальный угол резания имеет следующие значения по умолчанию: 80°для мягких материалов; 45°для твердых и труднообрабатываемых материалов;
• Поле Максимальный угол резания позволяет задать собственное значение для параметра
