Что такое SolidCAM iMachining?

SolidCAM iMachining™ — это интеллектуальное программное обеспечение для высокоскоростной обработки, предназначенное для создания быстрых и безопасных программ обработки деталей на станках с ЧПУ. Под словом «быстро» в данном случае понимается «значительно быстрее, чем можно получить при традиционных методах обработки». Слово «безопасно» в данном случае означает «без чрезмерного износа станка, без риска поломки инструмента, но с увеличением срока его службы».

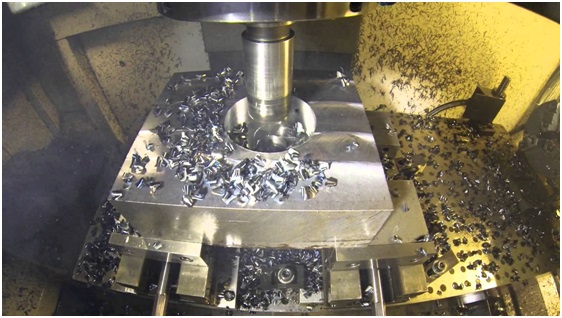

Применение iMachining увеличивает объем удаляемого материала

Технология iMachining, разработанная компанией SolidCAM, базируется на концепции повышения производительности (объем удаляемого материала в единицу времени) за счет эффективного использования режущей длины инструмента и мощностного ресурса станка. Расчет траектории iMachining включает в первую очередь данные об обрабатываемом материале — значение предела прочности на растяжение. Вторая составляющая — характеристики станка. Пользователь вводит значения максимальных оборотов шпинделя, максимальной подачи, максимальной мощности и др.

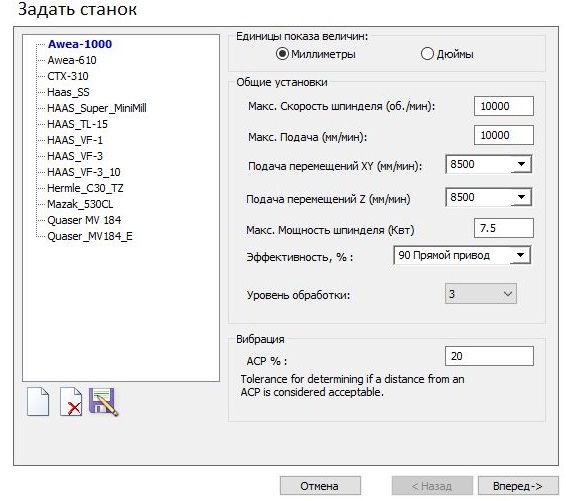

Диалоговое окно для ввода характеристик оборудования

Третья часть данных для корректного расчета — это топология инструмента. Помимо стандартных значений, в соответствующем окне вводится количество стружечных канавок и угол спирали, под которым располагаются стружечные канавки. Последний крайне важен, т. к. Изменение этого угла влияет на положение осевых точек контакта и прижимное усилие инструмента. Сами по себе осевые точки контакта не определяются пользователем. Этот параметр (АСР) вычисляется и отображается для каждой рассчитываемой траектории. Он показывает количество точек контакта между инструментом и вертикальной стенкой, которую этот инструмент обрабатывает, вдоль вертикальной линии. По значению АСР определяют вероятность появления вибраций.

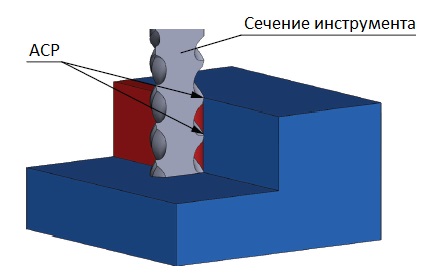

Схематичное отображение понятия точек контакта

Далее система, производит расчет значений скорости подачи, частоты вращения шпинделя, осевой глубины реза, угла реза и толщины (недеформированной) стружки. Функциональная и визуальная часть SolidCAM, в которой происходят вышеописанные процессы, называется Мастер технологий.

Мастер технологии iMachining такжепозволяет пользователю выбрать уровень агрессивности обработки, который наилучшим образом соответствует конкретному станку, производственным условиям и требованиям (качество, график, стоимость инструмента).

Еще одна критически важная функция мастера — динамическая оптимизация скорости подачи в целях компенсации динамических изменений угла резания, которые неизбежны при движении по генерируемым при iMachining специальным однонаправленным траекториям движения инструмента. Благодаря такой оптимизации удается обеспечить постоянство нагрузки на инструмент и повысить срок его службы.

Под «специальными» траекториями iMachining подразумеваются гладкие, касательно сопряженные траектории движения инструмента, которые, наряду с особыми условиями обработки, при которых механические и тепловые воздействия на инструмент оказываются постоянными и образуется тонкая стружка, обеспечивают повышенные скорость и глубину резания (до 4 диаметров). Формируемые модулем iMachining траектории движения инструмента представляет собой полиморфные спирали, которые либо исходят от какой-то центральной точки окруженного стенками пространства и постепенно принимают форму контура этих стенок, либо, напротив, сходятся от внешнего контура открытого участка к какой-то центральной точке или внутреннему контуру возвышения. Благодаря этому модуль iMachining позволяет обрабатывать участки произвольной формы при помощи одной непрерывной спирали.

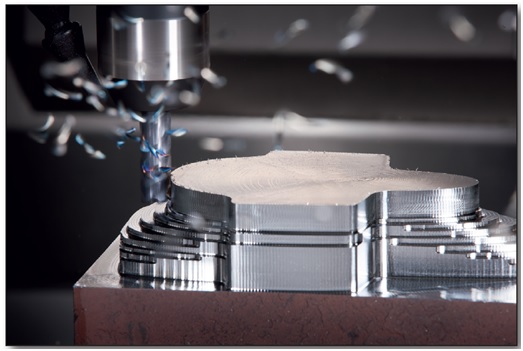

Применение iMachining увеличивает объем удаляемого материала
