Обзор новых возможностей SolidCAM 2017
Традиционно ежегодный релиз новой версии программного обеспечения SolidCAM выходит в конце календарного года и версия 2017 не станет исключением, она станет доступна пользователям в ноябре — декабре текущего года.
Сотрудники компании КАМ СИСТЕМЫ ознакомились с девелоперской версией SolidCAM 2017 и подготовили для вас перечень новых и обновленных возможностей данной версии.
Мы с удовольствием предлагаем вам ознакомиться с тем, что же нового появится в SolidCAM 2017:
1. Интерфейс

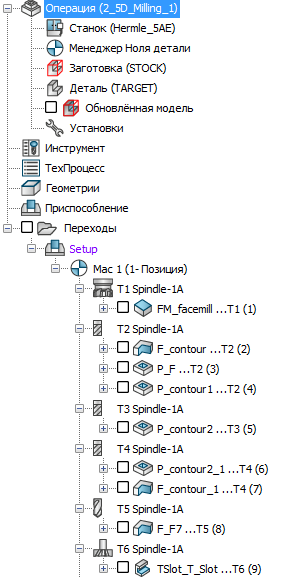

1.1. Обновленные инструментальные панели и
2. Геометрия

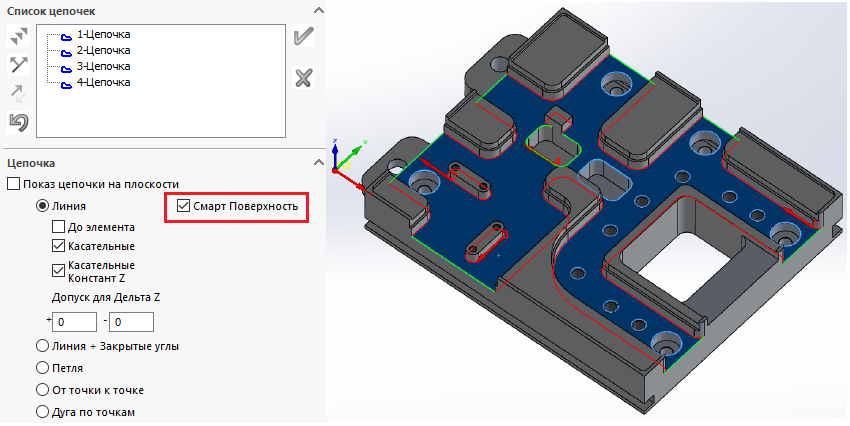

2.1. Появится опция Smart Face, которая позволит для операции Карман автоматически распознавать открытые кромки и стенки, связанные с выбранной поверхностью, а также автоматически создавать цепочки операций для них.

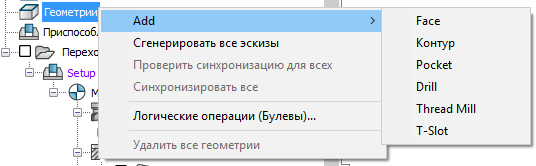

2.2. Теперь у пользователей будет возможность создавать объекты геометрии прямо из
3. Модуль «Milling 2.5D»

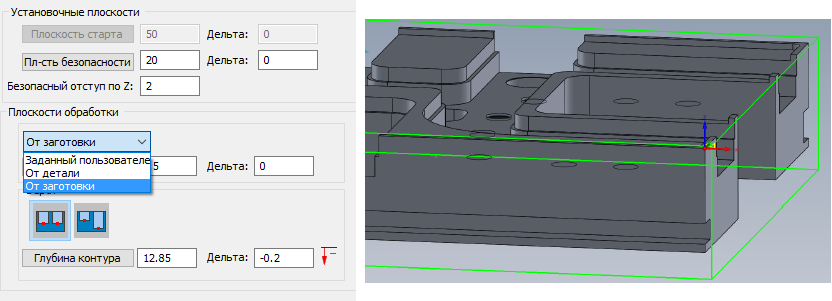

3.1. В SolidCAM 2017 появится 3 варианта определения верхнего уровня обработки:
- относительно заготовки;
- относительно детали;
- указанное пользователем.

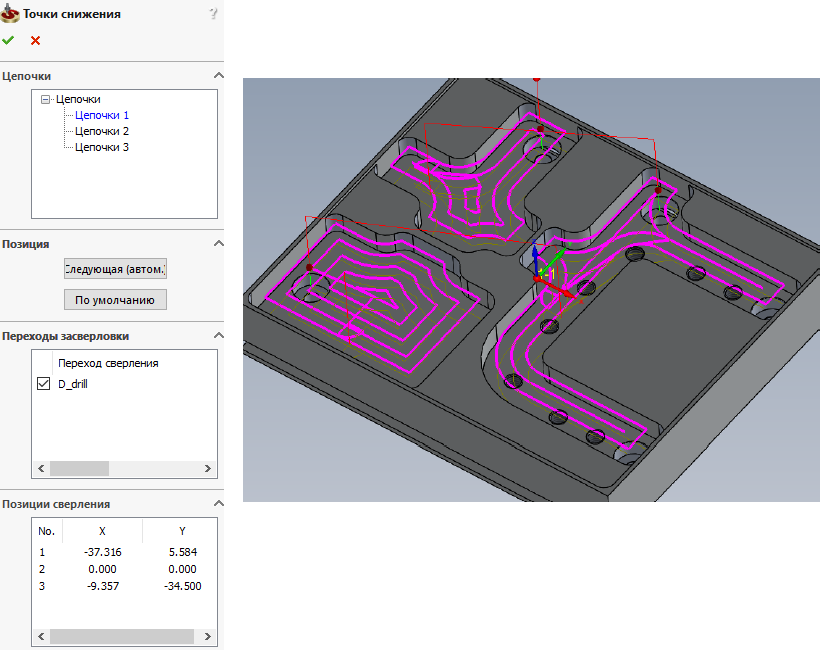

3.2. При программировании обработки Кармана появится возможность использовать координаты точек из переходов сверления, как точки для вертикального или спирального врезания.

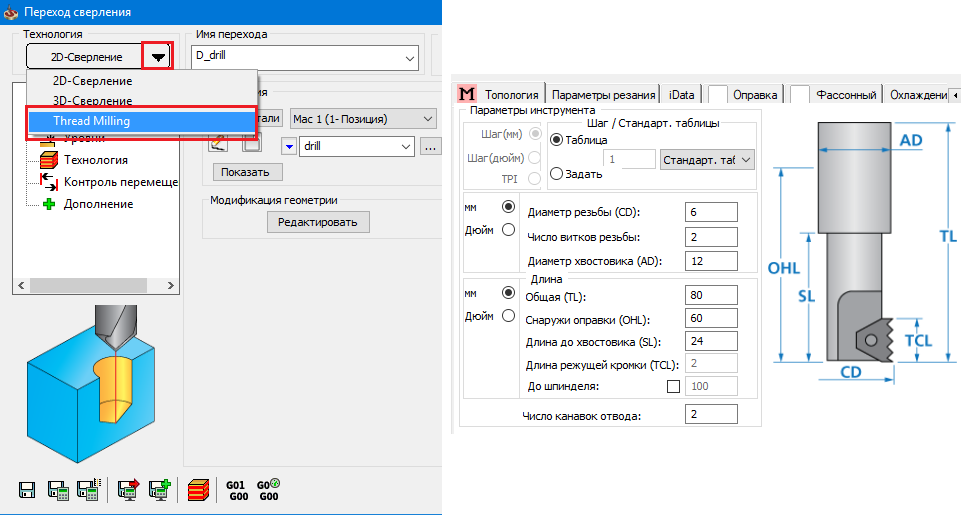

3.3. Технология Резьбофрезерования будет доступна прямо из перехода Сверление.
Эта возможность позволить сократить время программирования резьбы, если использовать функцию Сохранить и копировать для предшествующей нарезанию резьбы операции Сверление.

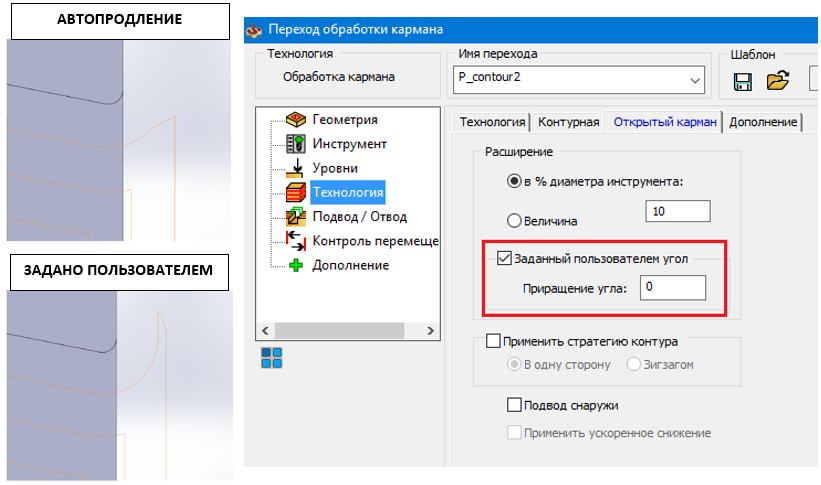

3.4. В типе перехода Открытый карман появится опция расширения траектории с учетом заданного пользователем угла.
4. Модуль «iMachining»

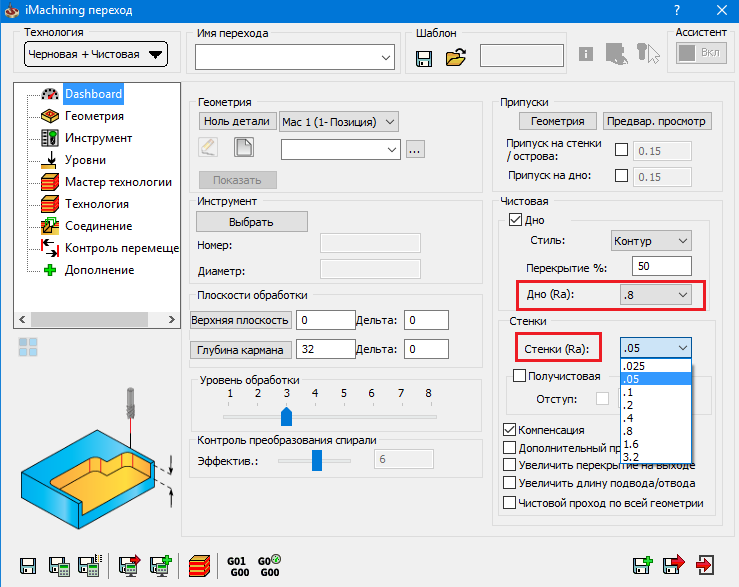

4.1. При создании перехода iMachining появится возможность указать требуемую чистоту поверхности (по Ra) для чистовых проходов вертикальных и горизонтальных поверхностей (стенок и дна).

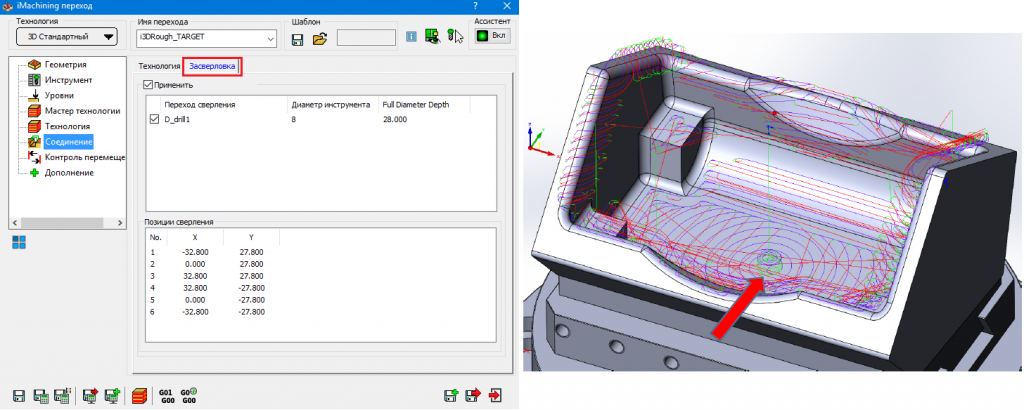

4.2. Будет доступна поддержка функции предварительного сверления для iMachining 3D.

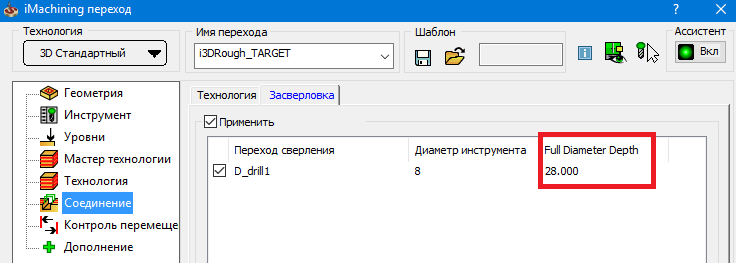

4.3. В новой версии будет отображаться координата глубины отверстия (до конической части), используемого как предварительное для захода фрезы.

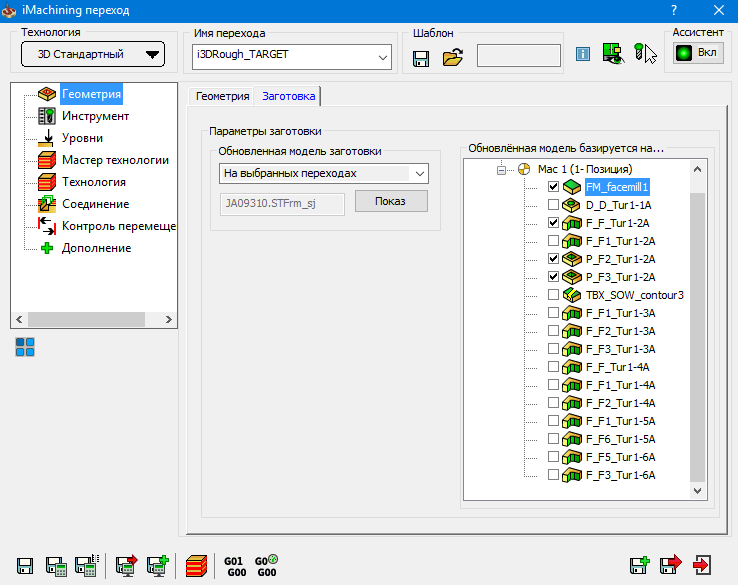

4.4. Добавится возможность выбора операций для расчета заготовки. Данная опция будет добавлена, чтобы была возможность пропустить неважные для текущей траектории операции и таким образом ускорить расчет.

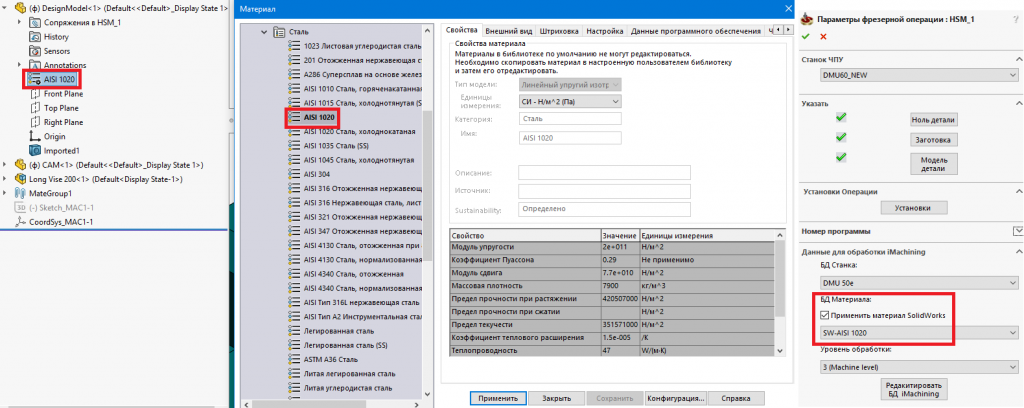

4.5. Появится возможность использовать значения из базы данных материалов SolidWorks при работе в iMachining.

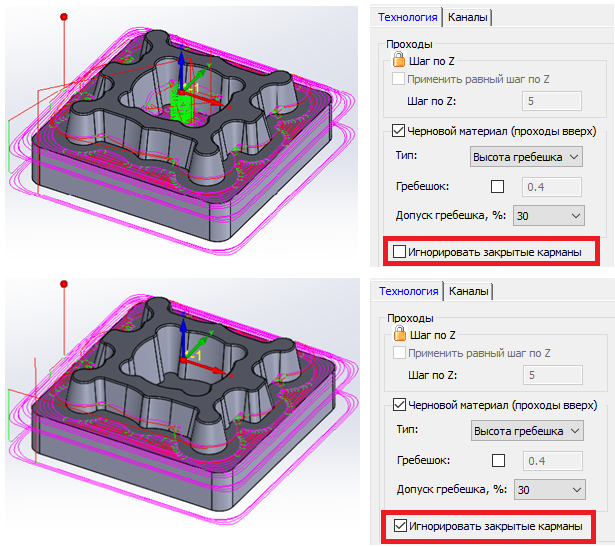

4.6. При необходимости появится возможность пропускать закрытые карманы.
5. Модули «3D HSM» (3D HSR) и «HSS»

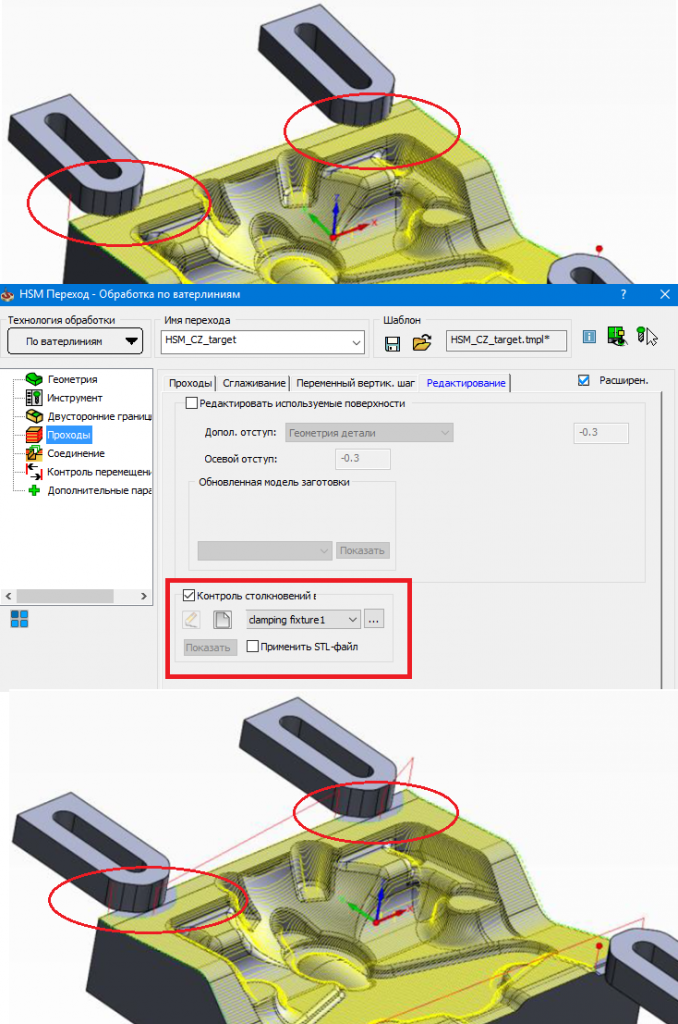

5.1. Будут добавлены инструменты для проверки столкновения инструмента с оснасткой.

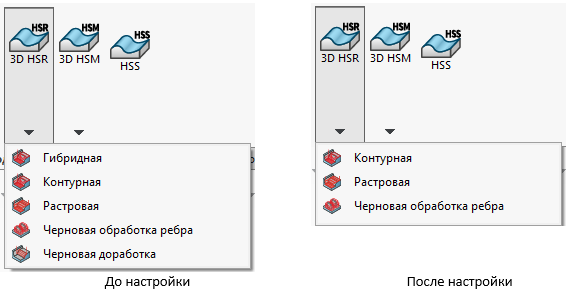

5.2. Меню быстрого доступа к переходам 3D HSR/3D HSM/HSS теперь станет настраиваемым для более удобной работы с ним.
6. Модули «Simultaneous

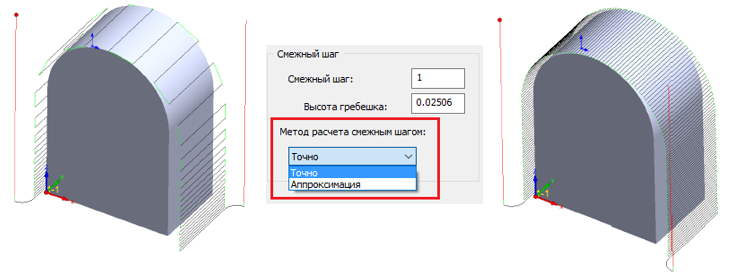

6.1. Расчет траектории будет осуществляться точно и с постоянным шагом.

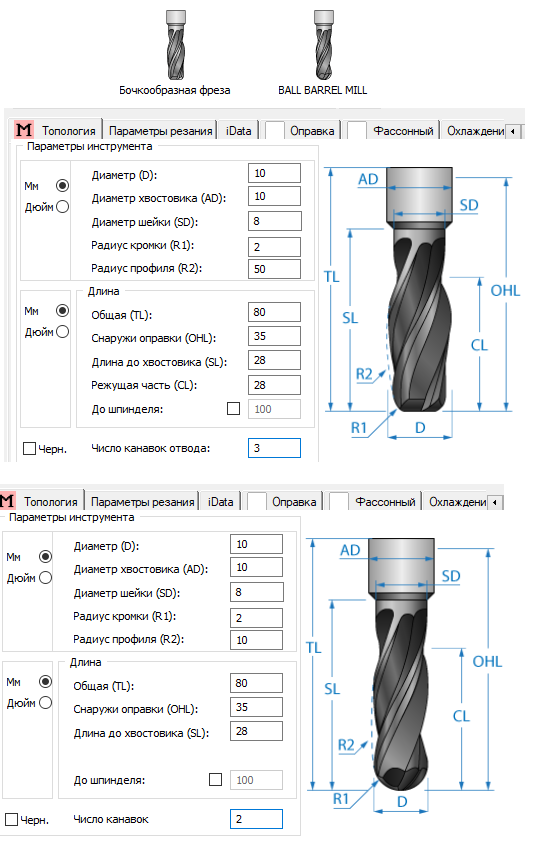

6.2. Теперь будут поддерживаться 2 дополнительных типа фрез: Бочкообразные и Ball Barel.

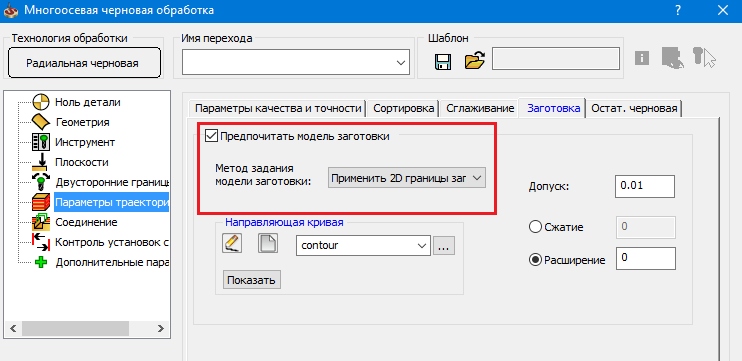

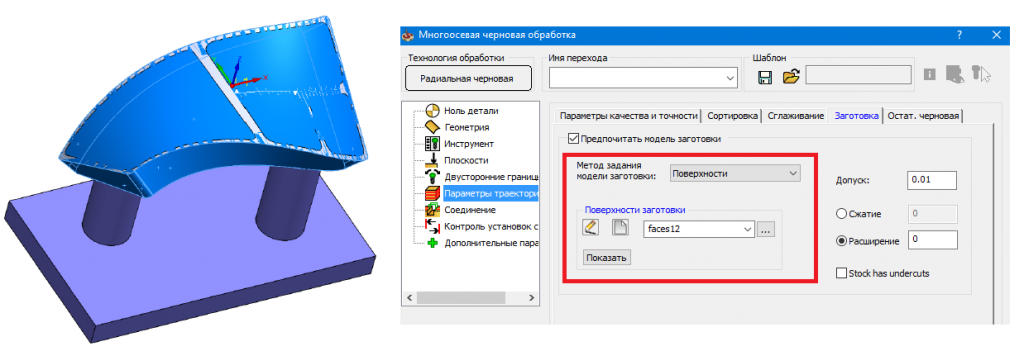

6.3. У метода задания модели заготовки появятся варианты на выбор. Новые методы — Поверхности и 2D границы.

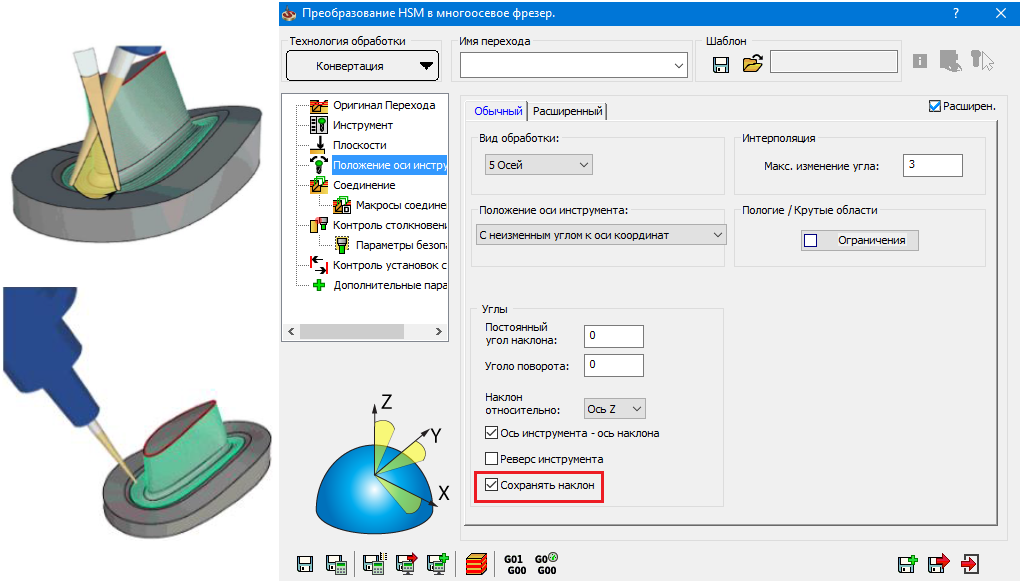

6.4. Будет возможность преобразовывать 3D HSM траектории в многоосевые с сохранением наклона.
