SolidCAM 2016: Фрезерная 2.5D обработка. Что нового?

Статья об основных изменениях и улучшениях в SolidCAM 2016 для модуля Milling2.5D.

Вторая статья о SolidCAM2016 посвящена модулю фрезерной 2.5D обработки. Рассмотрим основные улучшения, которые внесли разработчики в этом году.

В первую очередь стоит отметить расширившиеся возможности для копирования траекторий: функции Трансформации и Зеркало.


Первый блок изменений коснулся возможностей копирования траекторий

Трансформации траектории широко используют для копирования операции в определенной закономерности. Улучшения коснулись линейной и круговой матриц копирования.

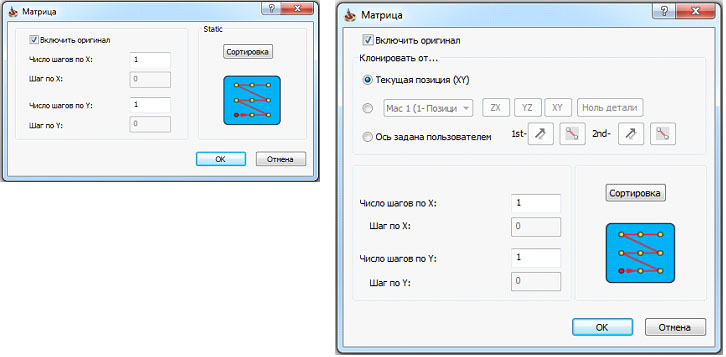

Сравнение опций копирования траекторий линейным методом в SolidCAM2015 (слева) и SolidCAM2016 (справа)

Расширенное меню для создания линейной матрицы позволит, помимо стандартного копирования в текущей плоскости XY, выполнить копирование:

  • в любой из плоскостей любой созданной системы координат, даже если копируемый элемент не был создан в этой системе координат;
  • относительно мнимых осей, которые пользователь может указать прямо на 3D модели изделия, щелкнув, например, по ребру модели.

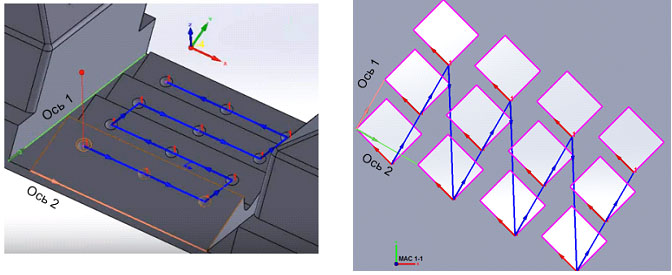

Применение линейной матрицы относительно систем координат и мнимых осей

Круговая матрица копирования теперь имеет больше функций в своем составе:

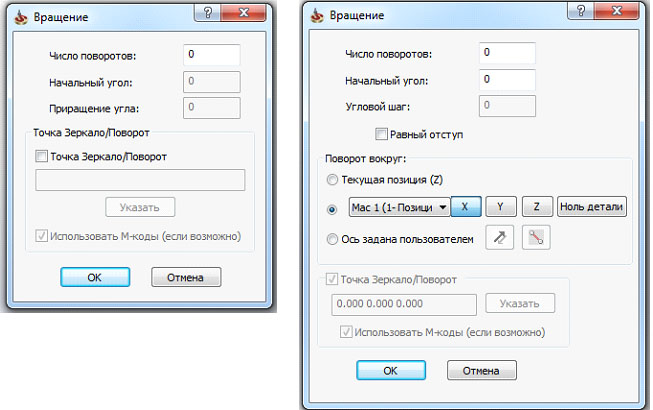

Сравнение опций копирования траекторий методом вращения в SolidCAM2015 (слева) и SolidCAM2016 (справа)

Копирование траекторий методом зеркального отражения в SolidCAM2016 также получило развитие:

  • отражение относительно выбранной плоскости (например, из CAD дерева) или относительно стандартной плоскости системы координат;
  • ряд дополнительных опций;
  • сохранение направления резания (попутное/встречное) для скопированных траекторий;
  • предварительный просмотр направления отражения и новой геометрии;
  • при необходимости создается новая система координат.

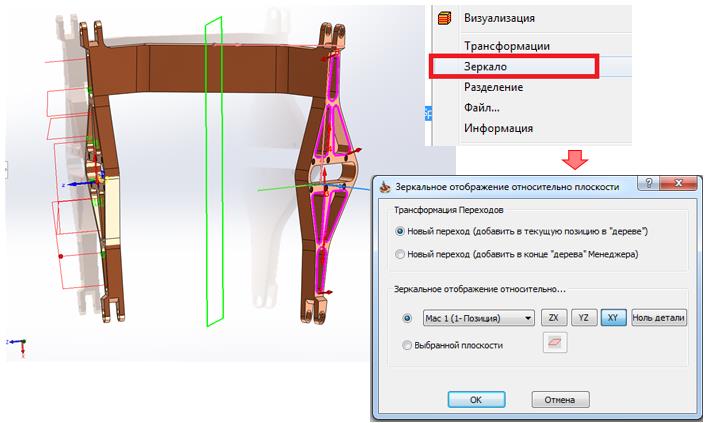

Метод зеркального копирования траекторий в SolidCAM2016

Следующий блок изменений коснулся непосредственно опций внутри некоторых операций.

Для операции Контурная обработка и Обработка кармана появилась нехарактерная для 2.5D обработки возможность назначать уровни обработки для каждой цепочки, входящей в операцию. То есть, если к обрабатываемым элементам применяется идентичная технология обработки (инструмент, припуски, глубина/ширина резания и т. д.), но располагаются они на разных высотах и имеют разную глубину обработки, их можно включить в состав одной операции.

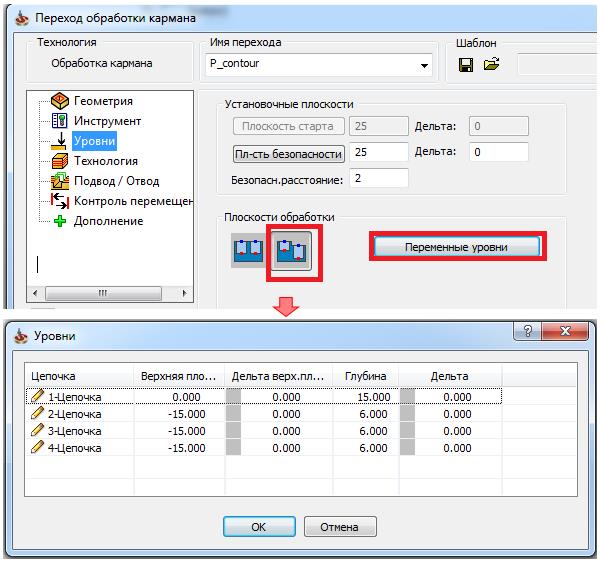

Появилась возможность назначать уровни обработки для каждой цепочки

Расширили варианты применения коррекции на инструмент.

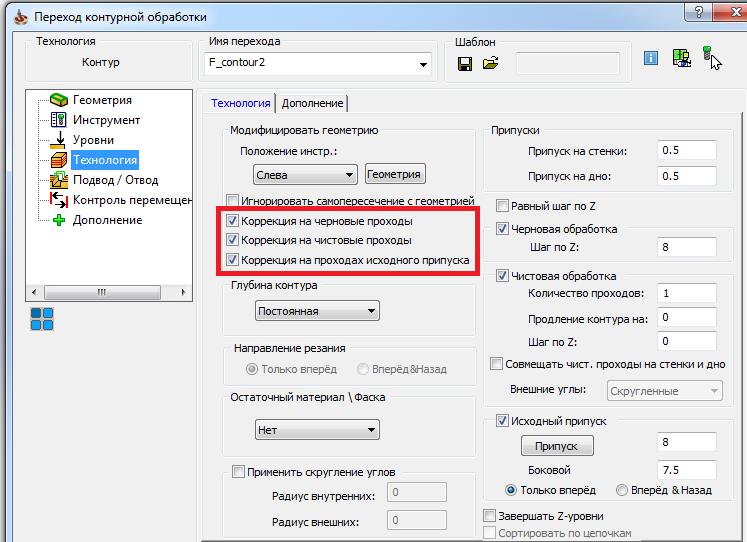

Расширенные возможности задания коррекции

Также появилась опция Совмещать чистовые проходы на стенки и дно, которая позволит разделить черновую и чистовую часть обработки, при этом они будут принадлежать одной операции. То есть сначала произойдет полная черновая выборка, которая оставит заданные припуски на стенки и дно, затем полная чистовая обработка. Эта опция актуальна, если черновые и чистовые проходы выполняются одним и тем же инструментом.

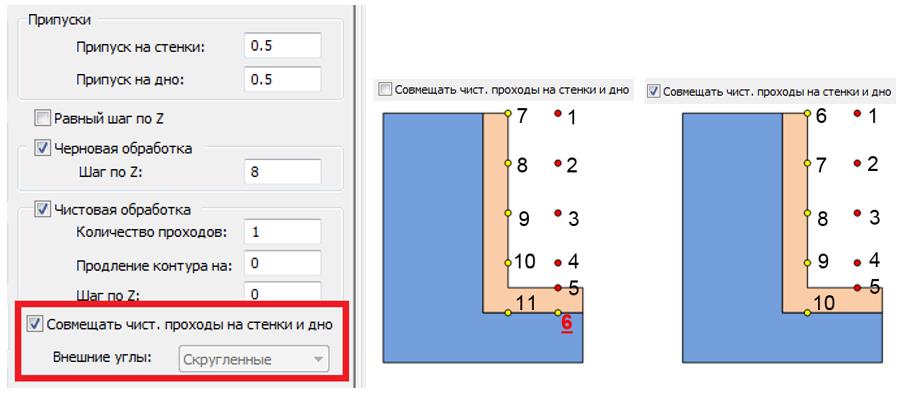

Новая опция Совмещать чистовые проходы на стенки и дно

Третьим направлением развития модуля Milling2.5D в SolidCAM2016 стал Редактор геометрий.

Опция Показ цепочки на плоскости автоматически отображает плоскую проекцию выбранной цепочки.

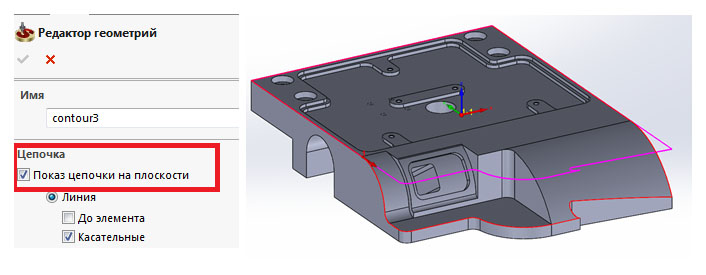

Отображение проекции создаваемой цепочки

Появились новые опции автоматического продления цепочки: вдоль граней 3D модели в плоскости Z и вдоль грани касательно к предыдущему выбору.


Новые опции автоматического продления цепочки

Также в Редакторе геометрий дополнили набор кнопок для быстрого выбора цепочки.

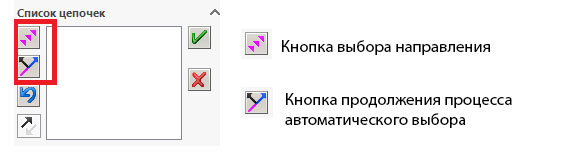

Появились новые кнопки для быстрого выбора цепочки

В целом хочется отметить обновленный интерфейс с изменившимся стилем отображения, а также стремление разработчиков развивать его в направлении сокращения времени, затрачиваемого пользователем на программирование обработки. Также нельзя не отметить тенденцию наращивания входящего в систему функционала.
