SolidCAM 2016: iMachining. Что нового?

Описание улучшений технологии iMachining в SolidCAM 2016.

1. Новый тип технологии для перехода iMachining:


В SolidCAM 2016 доступны четыре типа технологии iMachining

Технология iRough и iRest (Черновая и Получистовая) сохранили прежнюю функциональность, в то время как возможности технологии iFinish (Чистовая) были расширены и появился новый комбинированный тип технологии iRough + iFinish (Черновая + Чистовая). iRough + iFinish технология предназначена для изделий, где допустимо использовать одну и ту же фрезу, как в качестве черновой, так и чистовой. В этой технологии разработчики совместили два типа обработки, чтобы сократить время подготовки УП.


Технология iRough + iFinish

Улучшенная технология iFinish теперь позволяет производить расчет траектории с учётом остаточного материала.

2. iRest (Получистовая) — дополнительное ограничение зоны обработки

До версии SolidCAM 2016 технология iRest производила расчет траектории доработки материала в углах и вдоль стенок кармана или наружного контура по умолчанию. Новая опция Только в углах теперь позволяет пользователю ограничить область траектории доработки, исключив стенки кармана.

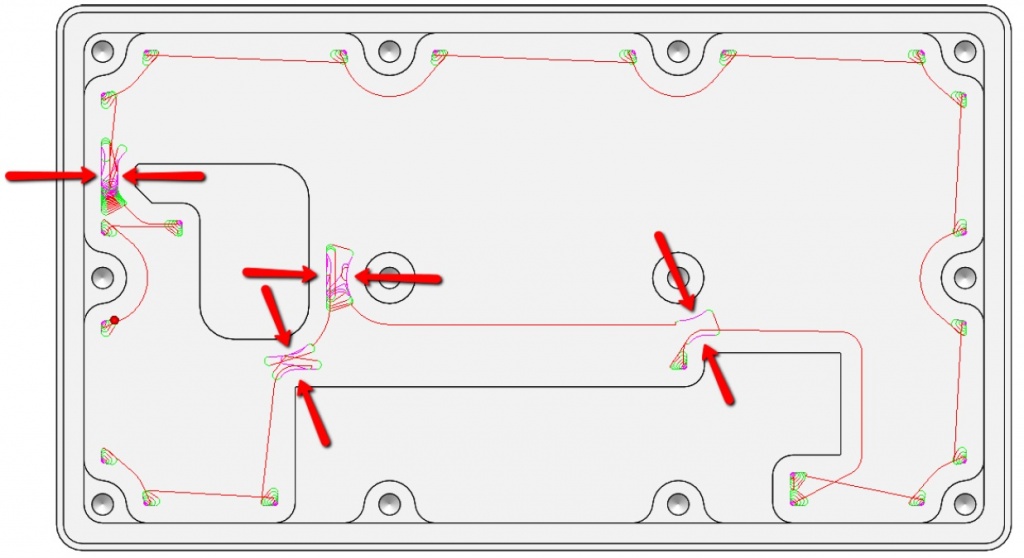

Ограничение зоны расчета траектории доработки

3. Управление данными

  • Ассоциативность

В SolidCAM 2016 операции, использующие одну и ту же геометрию для обработки, теперь имеют ассоциативную связь, если последующая операция создается через Сохранить и Копировать. Если параметры обработки первой операции были изменены, вся последовательность связанных следующих операций будет автоматически пересчитана.

  • Авто-выбор технологии

В целях сокращения времени программирования iMachining будет автоматически определять следующую наиболее подходящую технологию обработки при использовании Сохранить и Копировать и инструмента меньшего диаметра в SolidCAM 2016.

  • Автоопределение припусков

Исходя из диаметра фрезы iMachining назначает величину припуска по умолчанию (пользователь естественно имеет возможность ввести собственное значение при необходимости). Речь идет о Припуске на стенки/острова и Припуске на дно. Значения эти теперь будут автоматически обновляться и пересчитываться при изменении диаметра инструмента.

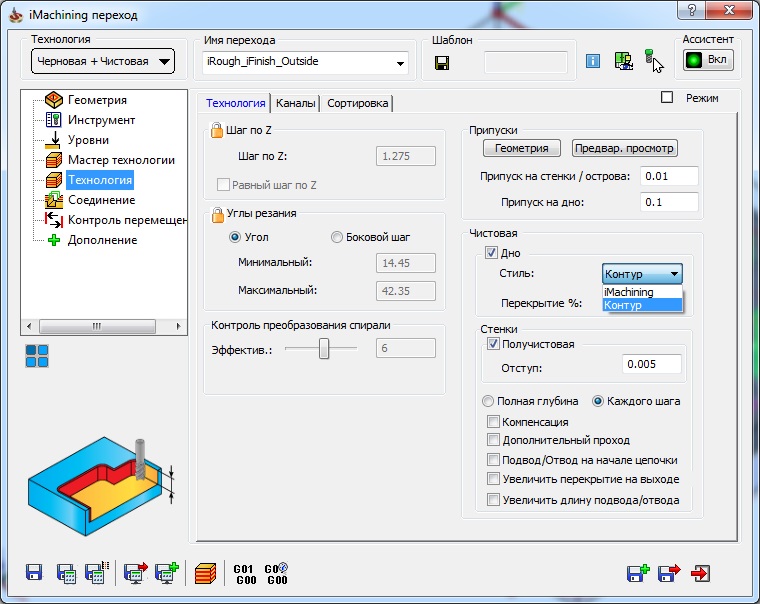

4. Стиль обработки плоскости

В SolidCAM 2016 можно выбрать алгоритм расчета (стиль обработки) траектории чистовой обработки плоскости (дна кармана): Контур или iMachining.

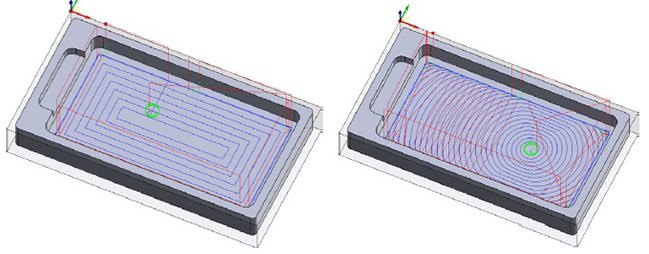

Слева — Тип Контур; Справа — Тип iMachining

  • Контур

Данный тип чистовой обработки плоскости — это классическая эквидистантная траектория, которая состоит из проходов, параллельных геометрии контура. Расстояние между проходами определяется значением Перекрытия.

  • iMachining

Тип iMachining рассчитывает траекторию в виде полиморфных спиралей с однородной нагрузкой на инструмент.

5. Опции получистовой обработки

SolidCAM 2016 для iRough + iFinish и iFinish поддерживает получистовую обработку для стенок.


Опции получистовой обработки для стенок

Пользователь имеет возможность запрограммировать дополнительные проходы для подчистки стенок.

6. Предварительное сверление

В SolidCAM 2016 предусмотрены два типа врезания при наличии предварительно просверленных отверстий для обработки iMachining.

  • Глухие отверстия. Для отверстий с конической частью и недоработанным материалом теперь можно применять спиральное врезание для получения плоской площадки.

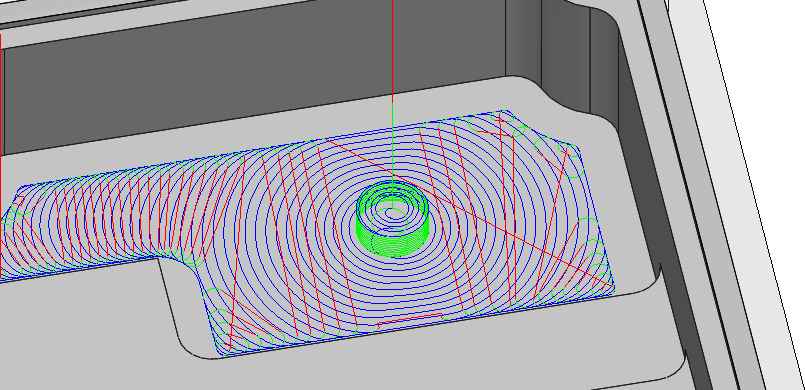

Доработка конической части отверстия

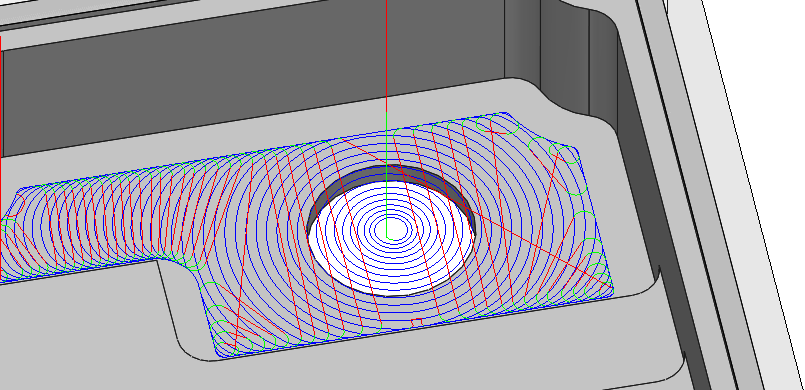

  • Сквозные отверстия. Для таких отверстий предусмотрено вертикальное врезание.


Вертикальное врезание для сквозных отверстий

7. Скругление траектории

Для технологий iRough + iFinish и iFinish появилась возможность изменять расчетные скругления для черновой и чистовой траекторий.

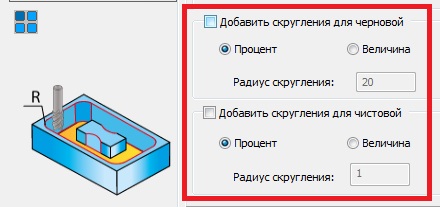

Скругление траектории

8. Контроль столкновения с приспособлением

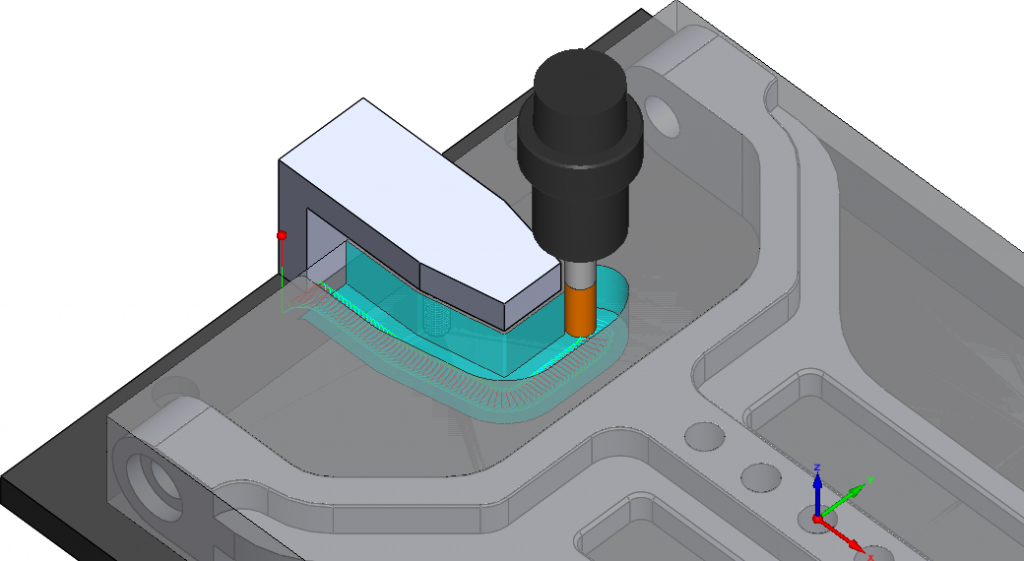

Контроль столкновения с приспособлением

Новая опция Контроль столкновения с приспособлением для модуля iMahining 3D предназначена для регулирования отступа траектории от 3D модели приспособления.

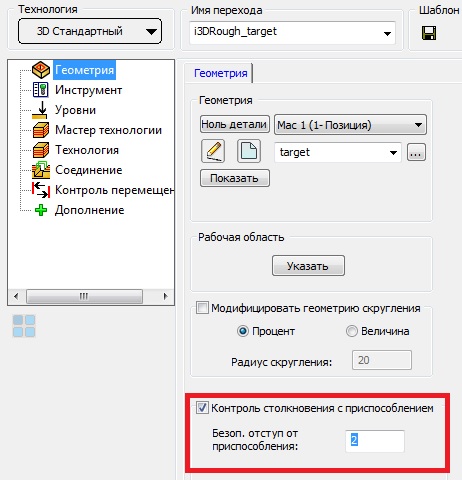

Опция Контроль столкновения с приспособлением

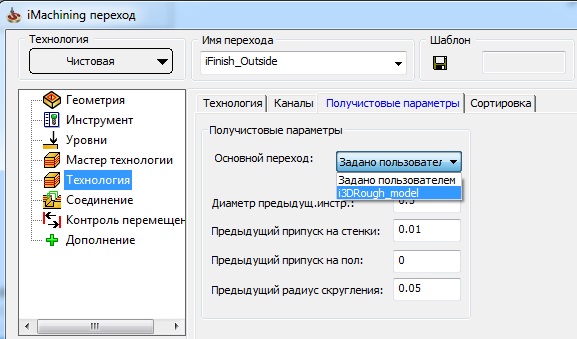

9. Поддержка основного перехода iMachining3D для траекторий iMachining2D


Расчет траектории доработки iMachining2D после iMachining3D

В SolidCAM 2016 в качестве черновой траектории можно использовать iMachining3D (для призматических деталей), а доработку стенок и плоскостей осуществлять через iMachining2D, с учётом результатов черновой 3D обработки.

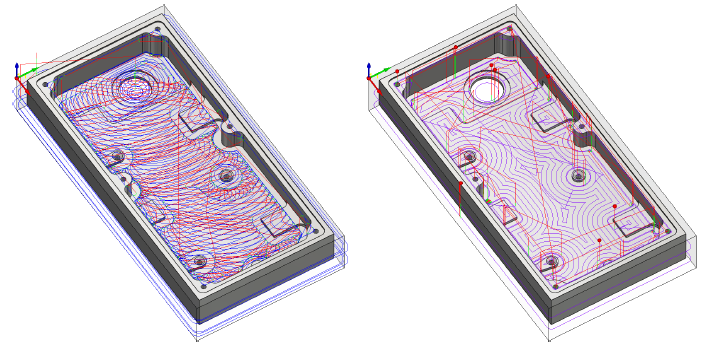

Черновая обработка всей модели выполнена в iMachining3D; чистовая доработка — в iMachining2D
