SOLIDCAM для автомата продольного точения NOMURA

На одном из предприятий Санкт-Петербурга инженеры компании КАМ СИСТЕМЫ внедрили систему SolidCAM для автомата продольного точения Nomura NN-20J2 с СЧПУ Mitsubishi. Станок имеет двухканальное управление и восемь инструментальных суппортов, сгруппированных в два блока. Противошпиндель имеет две степени свободы. Всего управление осуществляется восьмью осями: X1Y1Z1C1, X2Y2Z2C2.

Внедрение включало разработку постпроцессора, VMID файла и 3D модели станка для расширенной визуализации траектории.

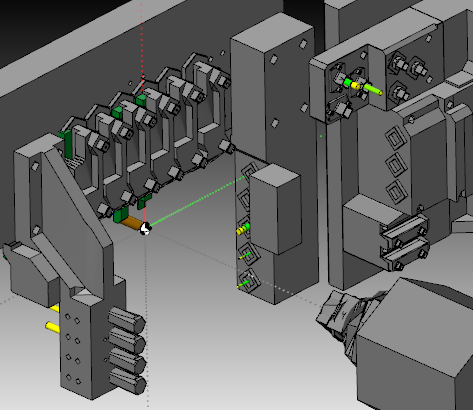

3D модель станка Nomura NN 20J2

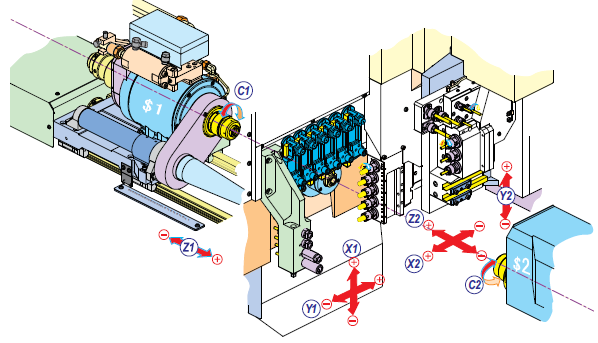

Схема осей и расположения суппортов станка Nomura NN 20J2

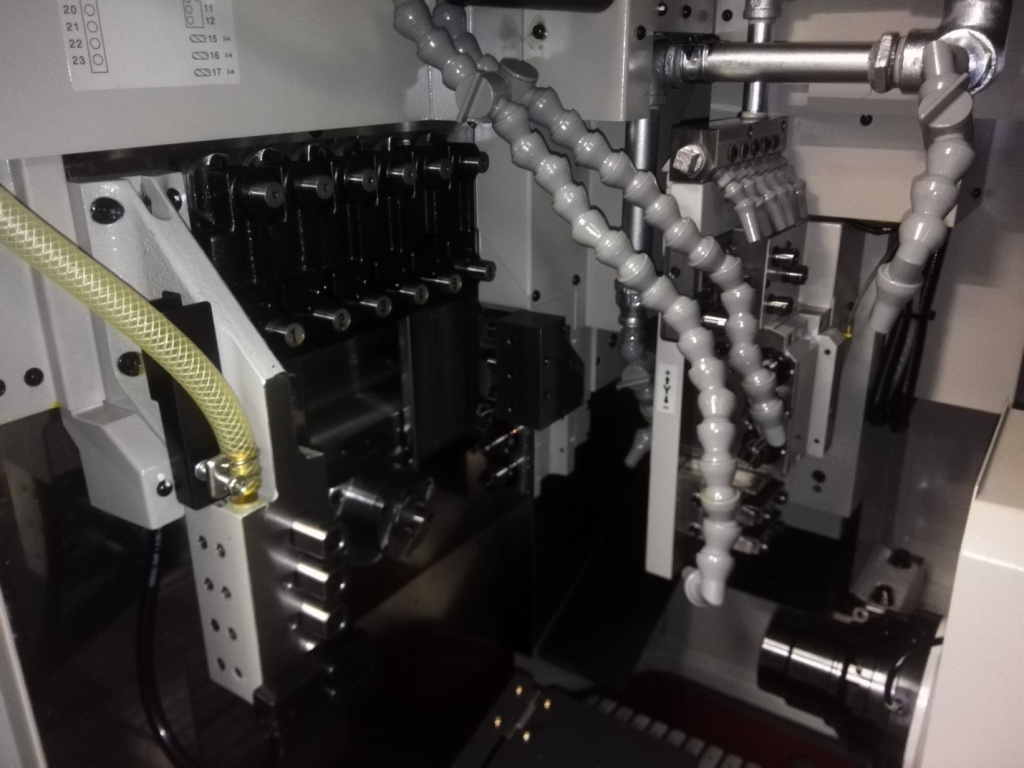

Рабочая зона станка Nomura NN 20J2

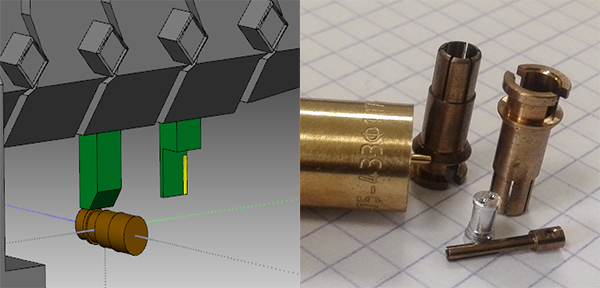

Слева — Визуализация; Справа — Обработанные изделия

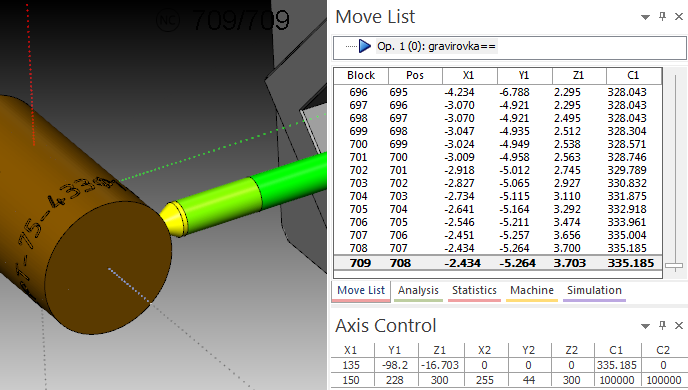

Визуализация гравировки

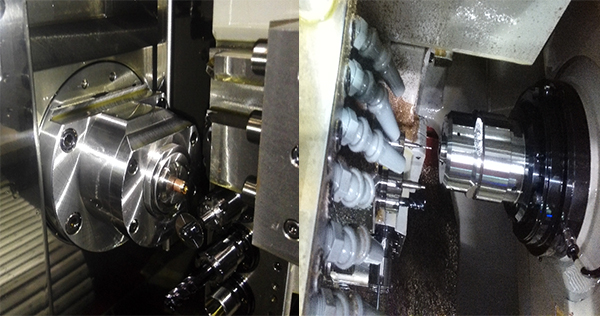

Слева — Главный шпиндель ; Справа — Противошпиндель станка Nomura NN 20J2
