5ти осевая обработка SolidCAM для станка Matsuura

Парк оборудования нашего давнего пользователя компании Элкус пополнился пятиосевым обрабатывающим центром японского производства. Matsuura MX-330 относится к типу table-table, то есть работу нелинейных осей обеспечивает конструкция поворотно-наклонного стола. Данная модель оснащена системой ЧПУ Matsuura G-Tech 31i. Для предприятия это первый пяти осевой фрезерный станок.

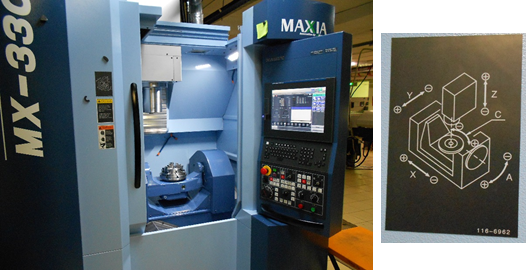

Рис. 1 Пяти осевой обрабатывающий центр Matsuura MX-330

Традиционно ввод в эксплуатацию оборудования не завершился пуско-наладочными работами. Новый функционал потребовал расширения как комплектации рабочих мест SOLIDCAM, так и повышения компетенций в области пяти осевого программирования и применения системы. Также была проведена большая работа по созданию 3D виртуальной модели станка и написанию постпроцессора с учетом всех требований заказчика.

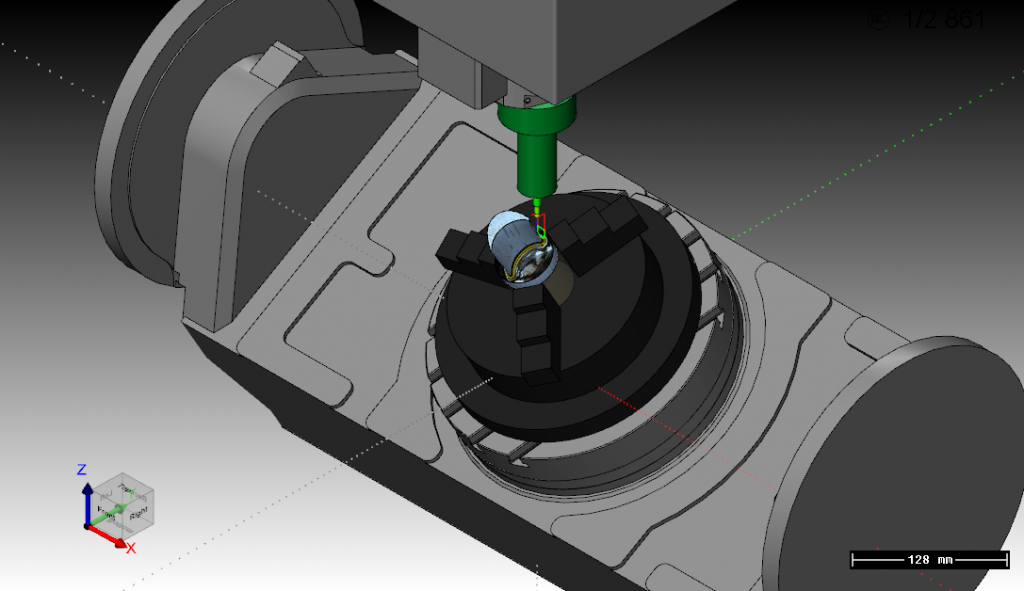

Рис. 2 Проверка 5ти осевых траекторий на модели станка Matsuura MX-330

Как это не редко бывает в нашей практике, приемка работ, связанных с поставкой SolidCAM, осуществлялась на станке. Для режима 3+2 проверку произвели на классической корпусной детали, а для режима непрерывного пяти осевого фрезерования — прототипе турбинной лопатки.

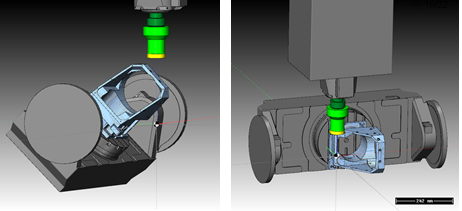

Рис.3 Обработка поверхностей литьевой заготовки (3+2) детали “Коллиматор”


Рис.4 Обработка лопатки
